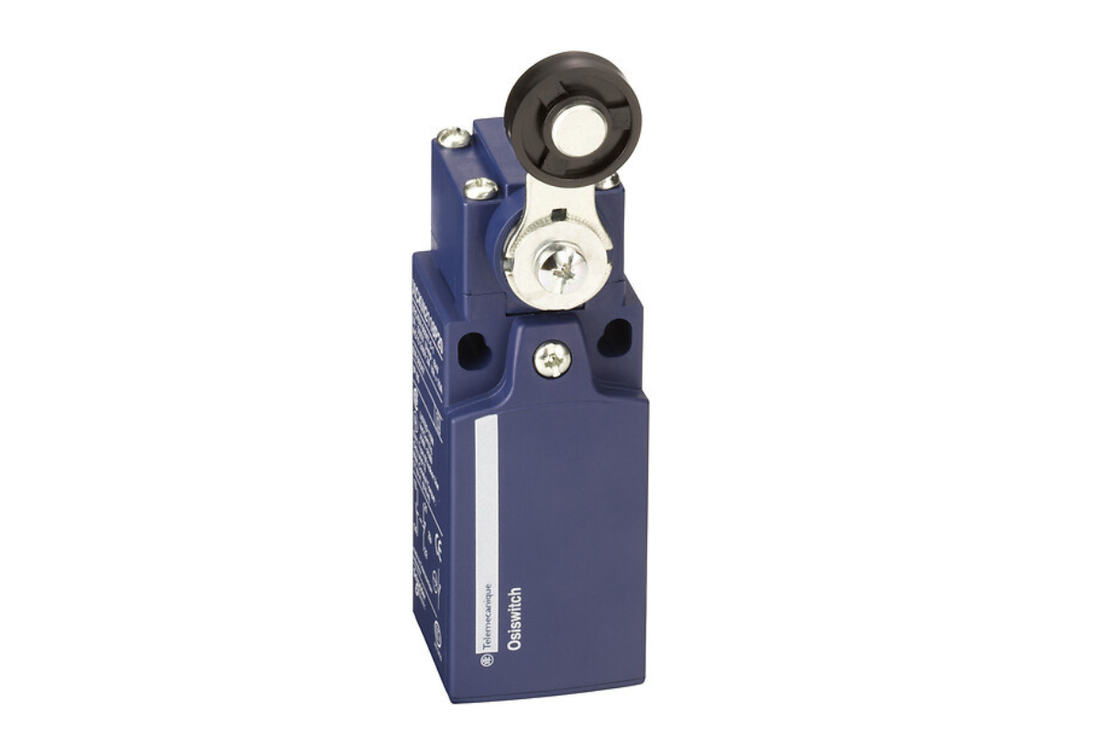

Die Auswahl des richtigen Endschalters ist entscheidend für die Sicherheit und Effizienz Ihrer industriellen Anlage. Ob Aufzugssteuerung, Fördertechnik oder Maschinenbau – der falsche Endschalter kann zu Fehlfunktionen, Ausfallzeiten und Sicherheitsrisiken führen. In diesem Leitfaden von AOI Now erfahren Sie, worauf es bei der Auswahl ankommt.
Was ist ein Endschalter?
Ein Endschalter (auch Positionsschalter oder Limit Switch genannt) ist ein elektromechanisches Schaltgerät, das die Position eines beweglichen Maschinenteils erkennt. Sobald ein Betätigungselement – etwa ein Hebel, Stößel oder eine Rolle – mechanisch ausgelenkt wird, schaltet der Endschalter ein elektrisches Signal. Dieses Signal wird zur Steuerung oder Sicherheitsabschaltung der Maschine verwendet.
Im Gegensatz zu berührungslosen Sensoren wie induktiven Näherungssensoren bieten Endschalter den Vorteil einer positiven, mechanischen Schaltung – besonders wichtig in sicherheitskritischen Anwendungen.
Die wichtigsten Endschalter-Serien von Telemecanique Sensors im Vergleich
Telemecanique Sensors (Schneider Electric) bietet verschiedene Endschalter-Serien für unterschiedliche Anforderungen. Hier ein Überblick:
XCKJ – Der Kompakte Allrounder
Die XCKJ-Serie ist der meistverwendete Standard-Endschalter von Telemecanique. Mit seinem kompakten Zamak-Metallgehäuse eignet er sich für eine Vielzahl allgemeiner Industrieanwendungen.
- Gehäuse: Zamak-Zinklegierung, robust und kompakt
- Schutzart: IP66
- Kontakt: 1 Öffner + 1 Schließer, Sprungschaltung
- Anschluss: PG13 Kabelverschraubung oder M20
- Ideal für: Allgemeine Positionserfassung, Türüberwachung, leichte Maschinenbau-Anwendungen
XCKM – Der Classic für hohe Präzision
Die XCKM-Serie gehört zur Classic-Reihe und bietet modularen Aufbau: Kontaktkörper, Kopf und Hebel sind einzeln austauschbar. Das macht die Serie besonders flexibel und wartungsfreundlich.
- Gehäuse: Zamak, modularer Aufbau
- Schutzart: IP65 / IP66
- Besonderheit: Kopf, Hebel und Körper separat bestellbar als Zubehör
- Ideal für: Präzise Positionserfassung, Anwendungen mit häufigem Verschleiß, Wartungsfreundlichkeit
XCKT – Der Miniatur-Spezialist
Wenn der Einbauraum begrenzt ist, kommt die XCKT-Serie zum Einsatz. Trotz kompakter Abmessungen bietet sie die volle Funktionalität eines industriellen Endschalters.
- Gehäuse: Thermoplast, sehr kompakt
- Schutzart: IP66 / IP67
- Ideal für: Beengte Einbauverhältnisse, Verpackungsmaschinen, Lebensmittelindustrie
XCMD – Beliebt bei Rolltreppen und Türsystemen
Die XCMD-Serie bietet ein besonders kompaktes Metallgehäuse und ist in der Aufzugs- und Rolltreppentechnik weit verbreitet.
- Gehäuse: Zamak, Miniaturformat
- Schutzart: IP66
- Ideal für: Rolltreppen, elektrische Türsysteme, Aufzugssteuerung, Materialhandhabung
XCR – Schwerlast für extreme Bedingungen
Die XCR-Serie ist für den Einsatz unter extremen Bedingungen konzipiert – hohe mechanische Belastung, raue Umgebungen und anspruchsvolle Industriezweige.
- Gehäuse: Schweres Metallgehäuse
- Schutzart: IP66 / IP67
- Ideal für: Bergbau, Eisenbahn, Schwerlast-Kräne, Stahlwerke
5 Auswahlkriterien für den richtigen Endschalter
1. Umgebungsbedingungen
Fragen Sie sich: In welcher Umgebung wird der Schalter eingesetzt? Feuchtigkeit, Staub, Temperaturextreme und chemische Belastung bestimmen die erforderliche Schutzart (IP) und das Gehäusematerial.
- Büro/Labor: IP65 reicht aus (XCKJ)
- Nassbereich/Außen: IP67 empfohlen (XCKT, XCR)
- Lebensmittel/Pharma: Edelstahl oder Thermoplast, IP69K
- Bergbau/Schwerlast: XCR mit schwerem Metallgehäuse
2. Betätigungsart
Wie wird der Endschalter ausgelöst? Die Wahl des richtigen Betätigers ist entscheidend:
- Stößel – Direkte, lineare Betätigung. Kurzer Hub, hohe Präzision.
- Rollenstößel – Für Nocken und rotierende Teile. Reduziert Verschleiß.
- Rollenhebel – Längerer Hebelarm für größere Betätigungswege. Einstellbare Länge.
- Federstab – Omnidirektionale Betätigung, ideal für unregelmäßige Bewegungen.
3. Elektrische Anforderungen
Prüfen Sie die elektrischen Spezifikationen Ihrer Steuerung:
- Spannung: AC (bis 240V) oder DC (bis 250V)?
- Schaltstrom: Typisch 3A bis 10A bei Endschaltern
- Kontaktkonfiguration: 1Ö+1S (Standard), 2Ö (Sicherheitsanwendungen) oder 2S
4. Montage und Anschluss
- Kabeleinführung: PG11, PG13, M20 oder Steckverbinder (M12)
- Befestigung: Durch das Gehäuse oder über Montagefuß
- Einbauraum: Genug Platz für den Betätigungsweg des Hebels?
5. Sicherheitsanforderungen
Für sicherheitskritische Anwendungen gelten besondere Anforderungen. Endschalter mit Zwangsöffnung (gemäß IEC 60947-5-1) bieten eine zusätzliche Sicherheitsebene. Für höchste Sicherheitsanforderungen empfehlen wir unsere RFID- und magnetischen Sicherheitsschalter, die Schutzlevel bis PL e / SIL 3 ermöglichen.
Häufige Fehler bei der Endschalter-Auswahl
- Schutzart unterschätzt – Ein IP65-Schalter in einer Nassumgebung führt zu vorzeitigem Ausfall.
- Betätigungskraft ignoriert – Zu hohe Betätigungskraft kann mechanische Teile beschädigen, zu niedrige führt zu Fehlschaltungen.
- Temperaturbereich nicht geprüft – Standard-Endschalter arbeiten typisch von −25°C bis +70°C. Extreme Umgebungen erfordern Sonderausführungen.
- Falsche Kontaktkonfiguration – In Sicherheitskreisen muss ein Öffner-Kontakt (NC) verwendet werden, damit ein Kabelbruch erkannt wird.
Welcher Endschalter für welche Anwendung?
Aufzugstechnik
In Aufzügen werden Endschalter für die Etagenpositionierung, Schachtgrubenschalter und Überfahrtsicherung eingesetzt. Empfehlung: XCMD-Serie für kompakte Einbauräume oder XCKJ-Serie für Standard-Positionen.
Fördertechnik
Förderbänder benötigen Endschalter für Bandpositionierung und Materialflusserkennung. Für die Not-Aus-Funktion entlang des Bandes empfehlen wir unsere Not-Aus Seilzugschalter der Serie XY2CH.
Hebetechnik und Kräne
Kräne erfordern robuste Endschalter für die Endlagenerkennung. Die XCR-Serie (Schwerlast) ist hier die erste Wahl.
Verpackungsmaschinen
Für schnelle Taktzeiten und kompakte Einbauräume eignet sich die XCKT-Serie (Miniatur). Bei häufigem Verschleiß bietet die modulare XCKM-Serie den Vorteil des einfachen Kopfwechsels.
Fazit: So finden Sie den richtigen Endschalter
Die Endschalter-Auswahl folgt fünf Kernfragen: Umgebung, Betätigungsart, Elektrik, Montage und Sicherheit. Mit dem breiten Sortiment von Telemecanique Sensors finden Sie für jede Anforderung die passende Lösung – vom kompakten XCKT bis zum schwerlastfähigen XCR.
