Photoelektrische Sensoren – auch Lichtschranken oder optische Sensoren genannt – gehören zu den vielseitigsten Detektoren in der industriellen Automation. Sie erkennen Objekte berührungslos über Lichtstrahlen und werden in nahezu jeder Branche eingesetzt: von der Verpackung über die Fördertechnik bis zur Montageautomation. Doch welcher Sensortyp ist der richtige für Ihre Anwendung? In diesem Ratgeber von AOI Now erklären wir die drei Hauptprinzipien und helfen Ihnen bei der Auswahl.
Die drei Grundprinzipien photoelektrischer Sensoren
Alle photoelektrischen Sensoren arbeiten mit einer Lichtquelle (Sender) und einem Empfänger. Der Unterschied liegt darin, wie das Licht zwischen Sender und Empfänger geführt wird. Daraus ergeben sich drei grundlegend verschiedene Bauformen:
1. Einweglichtschranke (Through-Beam)
Bei der Einweglichtschranke sind Sender und Empfänger zwei getrennte Geräte, die sich gegenüberstehen. Der Sender strahlt einen Lichtstrahl direkt zum Empfänger. Ein Objekt zwischen beiden unterbricht den Strahl – der Sensor schaltet.
2. Reflexionslichtschranke (Retro-Reflective)
Bei der Reflexionslichtschranke sind Sender und Empfänger im gleichen Gehäuse vereint. Der Lichtstrahl wird durch einen Reflektor auf der gegenüberliegenden Seite zurückgeworfen. Ein Objekt unterbricht den zurückkehrenden Strahl – der Sensor schaltet.
3. Reflexionstaster (Diffuse)
Auch hier sind Sender und Empfänger in einem Gehäuse. Der Unterschied: Es gibt keinen Reflektor. Stattdessen wird das Licht direkt vom zu erkennenden Objekt reflektiert. Wenn ein Objekt in den Erfassungsbereich kommt, reflektiert es genug Licht zurück, um den Sensor auszulösen.
Vergleich der drei Bauformen
| Eigenschaft | Einweg | Reflexion | Taster |
|---|---|---|---|
| Reichweite | Sehr groß (bis 60 m) | Mittel (bis 15 m) | Gering (bis 2 m) |
| Genauigkeit | Sehr hoch | Hoch | Mittel (abhängig vom Objekt) |
| Einfluss Farbe/Oberfläche | Kein Einfluss | Kein Einfluss | Großer Einfluss |
| Montageaufwand | Hoch (2 Geräte ausrichten) | Mittel (Reflektor) | Niedrig (nur 1 Gerät) |
| Verschmutzungsempfindlichkeit | Sehr gering | Gering | Mittel |
| Verkabelungsaufwand | 2 Sensoren = 2 Kabel | 1 Sensor = 1 Kabel | 1 Sensor = 1 Kabel |
| Kosten | Höher (2 Geräte) | Mittel | Günstiger |
Wann welches Prinzip wählen?
Einweglichtschranke – Erste Wahl bei kritischen Anwendungen
Die Einweglichtschranke bietet die höchste Zuverlässigkeit und Reichweite. Da das Licht direkt vom Sender zum Empfänger geht, sind Verschmutzungen am Sensorfenster oder unterschiedliche Objektfarben kein Problem – der Strahl wird einfach unterbrochen oder nicht.
Ideale Anwendungen:
- Großstückerkennung – Paletten, Container, Kartons über große Entfernungen
- Sicherheitsanwendungen – Personenschutz an Maschinen (in Sicherheitsausführung)
- Durchgangs- und Tor-Überwachung – Erkennung von Fahrzeugen oder Personen
- Verschmutzte Umgebungen – Industriehallen mit Staub oder Spritzwasser
- Dunkle, glänzende oder transparente Objekte – die mit Reflexion oder Taster schwer erkennbar sind
Nachteile:
- Zwei Geräte müssen montiert und verkabelt werden
- Präzise Ausrichtung erforderlich
- Doppelte Investition
Reflexionslichtschranke – Der Kompromiss
Die Reflexionslichtschranke kombiniert die Vorteile von Einweg und Taster: Sie ist einfacher zu installieren als Einweg (nur ein Gerät + Reflektor) und hat eine größere Reichweite als Taster.
Ideale Anwendungen:
- Fördertechnik – Erkennung von Werkstücken auf Förderbändern
- Verpackungsmaschinen – Produktzählung und Positionierung
- Lagertechnik – Belegungserkennung in Regalen
- Mittlere Reichweiten – Anwendungen mit 2-10 m Distanz
Wichtig: Bei stark glänzenden oder transparenten Objekten kann das Licht direkt vom Objekt zurückreflektieren, statt vom Reflektor. Hier gibt es spezielle polarisierte Reflexionslichtschranken, die durch einen Polarisationsfilter dieses Problem lösen.
Reflexionstaster – Kompakt und kostengünstig
Der Reflexionstaster ist die einfachste und günstigste Lösung. Da kein Reflektor benötigt wird, ist die Installation extrem einfach.
Ideale Anwendungen:
- Kleinteilerkennung – wenn nur kurze Distanzen überbrückt werden müssen
- Anwesenheitskontrolle – z.B. in Montageautomaten
- Etikettenerkennung – mit Kontrastsensoren
- Roboteranwendungen – Werkstückerkennung am Greifer
Nachteile:
- Begrenzte Reichweite (typisch 100-2000 mm)
- Erfassungsabstand variiert je nach Objektfarbe und Oberfläche (weiße Objekte werden weiter erkannt als schwarze)
- Spiegelnde Oberflächen können Probleme bereiten
Spezielle Bauformen für besondere Anforderungen
Hintergrundausblendung (Background Suppression)
Standard-Taster reagieren auf alles, was in den Erfassungsbereich kommt – auch auf Wände oder Maschinenteile im Hintergrund. Sensoren mit Hintergrundausblendung erkennen präzise nur Objekte innerhalb einer definierten Distanz und ignorieren alles dahinter. Ideal für die Erkennung von Werkstücken auf reflektierenden Maschinentischen.
Vordergrundausblendung (Foreground Suppression)
Umgekehrtes Prinzip: Der Sensor erkennt erst ab einer bestimmten Distanz und ignoriert Objekte, die sich näher am Sensor befinden. Nützlich bei der Erkennung von Objekten hinter einem Förderband oder hinter einer Schutzscheibe.
Lichtleiter (Fiber Optic)
Für extrem beengte Einbauverhältnisse oder schwierige Umgebungen (Hitze, Explosionsschutz) werden Lichtleiter eingesetzt. Die eigentliche Elektronik befindet sich in einem separaten Gehäuse, nur dünne Glasfasern führen das Licht zum Detektionspunkt.
Photoelektrische vs. Ultraschallsensoren – Was ist besser?
In manchen Anwendungen sind Ultraschallsensoren die bessere Wahl. Wann ist das der Fall?
| Situation | Photoelektrisch | Ultraschall |
|---|---|---|
| Transparente Objekte (Glas, Kunststoff) | Eingeschränkt | Sehr gut |
| Stark reflektierende Oberflächen | Eingeschränkt | Sehr gut |
| Schwarze, lichtabsorbierende Objekte | Eingeschränkt (Taster) | Sehr gut |
| Flüssigkeitspegel | Schwierig | Sehr gut |
| Schüttgüter | Schwierig | Sehr gut |
| Hohe Schaltgeschwindigkeit | Sehr gut | Langsamer |
| Sehr kleine Objekte (mm-Bereich) | Sehr gut | Schwierig |
| Lange Distanzen (> 10 m) | Sehr gut (Einweg) | Eingeschränkt |
Auswahlkriterien Schritt für Schritt
Schritt 1: Welches Objekt soll erkannt werden?
- Größe, Form, Material
- Farbe und Oberflächenbeschaffenheit (glänzend, matt, schwarz, weiß)
- Transparenz
Schritt 2: Welche Distanz?
- Bis 2 m: Reflexionstaster ist oft ausreichend
- 2-15 m: Reflexionslichtschranke
- Über 15 m: Einweglichtschranke
Schritt 3: Wie sind die Umgebungsbedingungen?
- Staub, Spritzwasser, Schmutz: Einweglichtschranke bevorzugen
- Hohe Temperaturen oder Explosionsgefahr: Lichtleiter-Sensoren
- Sauberes Industrieumfeld: Alle Bauformen möglich
Schritt 4: Welche elektrischen Anforderungen?
- Schaltausgang: PNP (Standard in Europa), NPN oder Analogausgang
- Anschlussart: Kabel oder M12-Steckverbinder
- Versorgungsspannung: Typisch 10-30V DC oder 24V AC/DC
Schritt 5: Sonderfunktionen nötig?
- Hintergrundausblendung für präzise Distanzbegrenzung
- Polarisationsfilter für glänzende Objekte
- Lehrfunktion (Teach-In) für einfache Inbetriebnahme
Häufige Fragen
Was ist der Unterschied zwischen Rotlicht-LED und Infrarot-LED?
Rotlicht-LEDs sind sichtbar und erleichtern die Ausrichtung des Sensors bei der Montage. Infrarot-LEDs sind unsichtbar, haben aber eine größere Reichweite und sind weniger anfällig für Fremdlicht. Bei Anwendungen mit hohem Lichteinfall (z.B. im Freien) sind Infrarot-Sensoren oft die bessere Wahl.
Was bedeutet "Hellschaltung" und "Dunkelschaltung"?
Bei der Hellschaltung (Light-On) schaltet der Sensor durch, wenn der Lichtstrahl empfangen wird. Bei der Dunkelschaltung (Dark-On) schaltet er, wenn der Strahl unterbrochen ist. Welche Konfiguration sinnvoll ist, hängt von Ihrer Steuerung ab. Viele Sensoren bieten beide Modi.
Wie lange halten photoelektrische Sensoren?
LEDs als Lichtquelle haben eine Lebensdauer von typisch 50.000 bis 100.000 Stunden. Im 24/7-Betrieb entspricht das 5-11 Jahren. Die meisten Sensoren halten bei normalem Einsatz problemlos 10+ Jahre.
Warum schaltet mein Sensor manchmal sporadisch?
Typische Ursachen für Fehlschaltungen:
- Verschmutzte Sensoroptik (regelmäßig reinigen)
- Vibrationen, die die Ausrichtung verschieben
- Fremdlicht (Sonnenlicht direkt auf den Empfänger)
- Stark reflektierende Objekte im Hintergrund (bei Tastern)
Photoelektrische Sensoren bei AOI Now
AOI Now ist offiziell zertifizierter Distributor für Telemecanique Sensors und bietet ein breites Sortiment an photoelektrischen und Ultraschallsensoren:

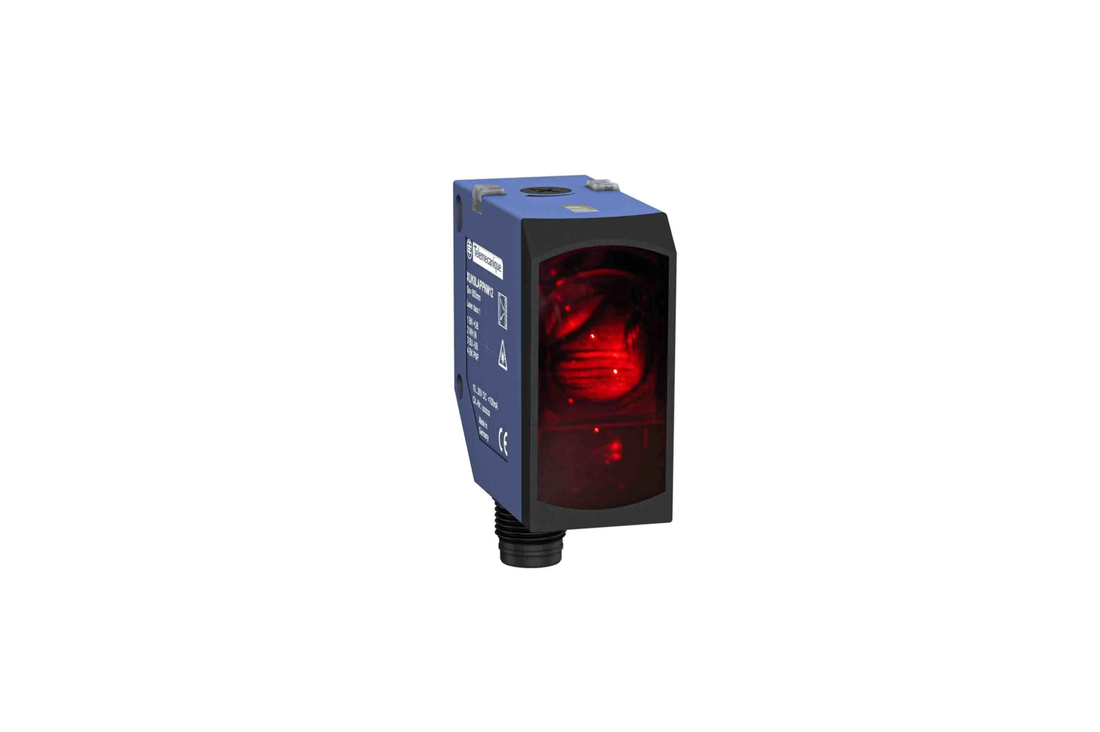

- XUK-Serie – Universal-Lichtschranken in robuster Industrieausführung
- XUX-Serie – Allzweck-Sensoren mit einstellbarer Empfindlichkeit
- XUM-Serie – Miniatur-Sensoren für beengte Einbauverhältnisse
- XUB-Serie – Kompakte Sensoren mit Rotlicht- oder Infrarot-LED
- XX-Serie – Ultraschallsensoren für transparente und unregelmäßige Objekte
