Telemecanique XCMD Endschalter: Einbau- und Anschlussanleitung

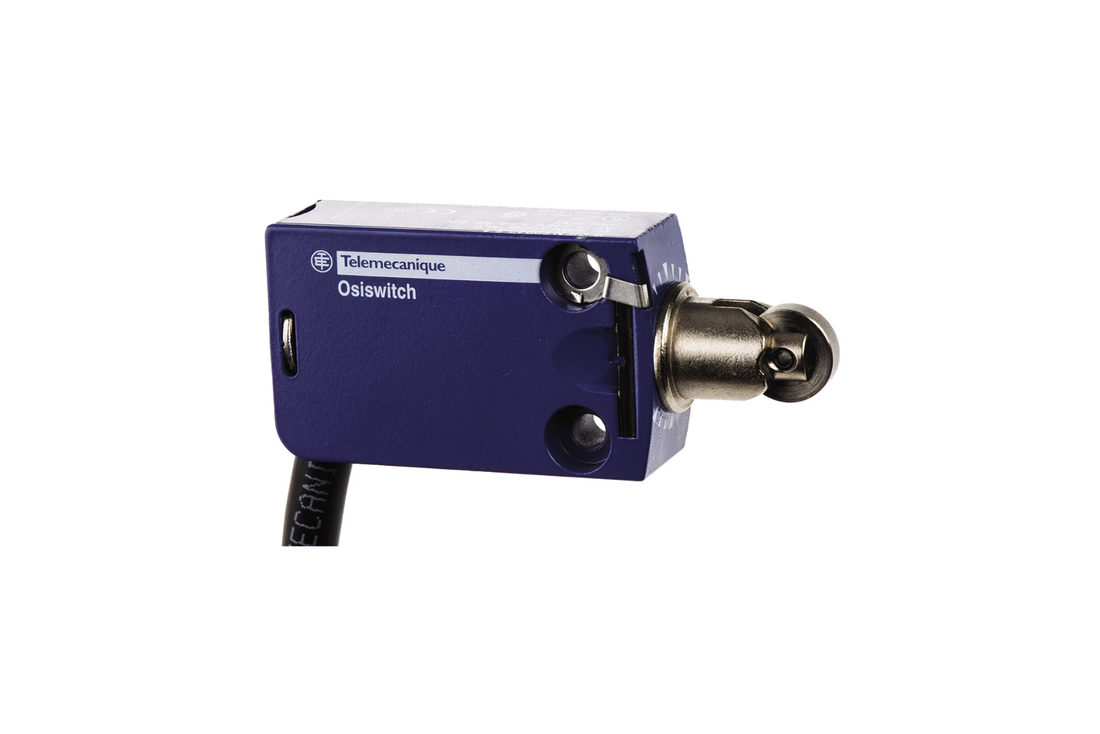

Die XCMD-Serie von Telemecanique Sensors gehört zu den meistverwendeten kompakten Endschaltern in der Industrie. Besonders in der Aufzugstechnik, bei Rolltreppen und in der Materialhandhabung sind XCMD-Endschalter weit verbreitet. In dieser Anleitung von AOI Now zeigen wir Ihnen Schritt für Schritt, wie Sie einen XCMD Endschalter korrekt einbauen, anschließen und in Betrieb nehmen.

XCMD-Serie im Überblick

Bevor wir mit dem Einbau beginnen, hier die wichtigsten Merkmale der XCMD-Endschalter:

• Bauform: Miniatur-Metallgehäuse (Zamak-Zinklegierung)
• Schutzart: IP66 – staub- und strahlwassergeschützt
• Kontakte: 1 Öffner (NC) + 1 Schließer (NO), Sprungschaltung
• Betriebsspannung: Bis 240V AC / 250V DC
• Schaltstrom: Bis 3A (AC) / 270mA (DC)
• Betriebstemperatur: −25°C bis +70°C
• Befestigung: 2 Befestigungsbohrungen M4 oder M5 (je nach Modell)

Typbezeichnung verstehen

Die Typbezeichnung eines XCMD-Endschalters enthält alle wichtigen Informationen. Am Beispiel XCMD2145L1:

• XC – Produktfamilie (Positionsschalter)
• MD – Serie (Miniatur, Metall, getrennte Elemente)
• 21 – Kontaktkonfiguration (1NC + 1NO)
• 45 – Betätigerkopf-Typ (Rollenhebel, verstellbar)
• L1 – Anschlussart (Kabel 1m)

Weitere häufige Anschlussarten: L2 (Kabel 2m), L5 (Kabel 5m), C12 (M12-Steckverbinder).

Vor dem Einbau: Checkliste

1. Spannungsfreiheit sicherstellen – Schalten Sie die Anlage ab und sichern Sie gegen Wiedereinschalten. Messen Sie die Spannungsfreiheit.
2. Typenschild prüfen – Stimmt die Typbezeichnung mit Ihrer Bestellung und dem Schaltplan überein?
3. Mechanische Kompatibilität prüfen – Passen die Befestigungsbohrungen? Ist genug Platz für den Betätigungsweg des Hebels oder Stößels?
4. Betätigungselement prüfen – Ist der richtige Betätigerkopf montiert? Bei XCMD als getrenntes Element muss der Kopf separat bestellt werden (z.B. aus dem Zubehörsortiment).
5. Werkzeug bereitlegen – Schraubendreher (Kreuz/Schlitz), Innensechskant (je nach Modell), Drehmomentschlüssel für Befestigungsschrauben.

Schritt 1: Mechanische Montage

Befestigung des Schaltergehäuses

1. Positionieren Sie den Endschalter so, dass der Betätiger in Bewegungsrichtung des zu überwachenden Maschinenteils zeigt.
2. Markieren Sie die Bohrlöcher über die Befestigungslöcher des Schalters (Lochabstand je nach Modell, typisch 30-40 mm).
3. Bohren Sie die Löcher und setzen Sie die Befestigungsschrauben ein (M4 oder M5, Festigkeitsklasse 8.8 empfohlen).
4. Ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment an (typisch 2,5 Nm für M4, 5 Nm für M5).

Ausrichtung des Betätigers

1. Bei Modellen mit verstellbarem Rollenhebel (z.B. XCMD2145): Lösen Sie die Fixierschraube am Hebel und stellen Sie die gewünschte Hebellänge ein.
2. Der Hebel muss so ausgerichtet sein, dass der Betätigungsweg vollständig durchlaufen wird, ohne dass der Hebel an mechanische Anschläge stößt.
3. Prüfen Sie den Vorlaufweg (Weg bis zum Schaltpunkt) und den Überlaufweg (Weg nach dem Schaltpunkt bis zum mechanischen Anschlag). Beide müssen innerhalb der Spezifikation liegen.

Schritt 2: Elektrischer Anschluss

Kabelversion (z.B. XCMD2145L1)

Bei Kabelversionen sind die Anschlussdrähte bereits fest mit dem Schalter verbunden. Die Aderbelegung ist typisch:

• Braun – Gemeinsamer Anschluss (Common, C)
• Schwarz – Öffner-Kontakt (NC, Normally Closed)
• Blau – Schließer-Kontakt (NO, Normally Open)

Steckverbinder-Version (z.B. XCMD2102C12)

Bei der M12-Steckverbinder-Version benötigen Sie ein separates Anschlusskabel mit M12-Buchse. Die Pin-Belegung (4-polig, M12) ist typisch:

• Pin 1 – Gemeinsamer Anschluss (C)
• Pin 2 – Öffner (NC)
• Pin 3 – Masse / Erde (PE)
• Pin 4 – Schließer (NO)

Vorteil der Steckverbinder-Version: Im Wartungsfall kann der Schalter ohne Verdrahtung getauscht werden – einfach abstecken und neuen Schalter aufstecken.

Anschluss an die Steuerung

1. Verbinden Sie den NC-Kontakt (Öffner) mit dem Sicherheitskreis Ihrer Steuerung. In Sicherheitsanwendungen wird immer der NC-Kontakt verwendet, damit ein Kabelbruch erkannt wird.
2. Der NO-Kontakt (Schließer) kann optional für Signalisierung oder Statusanzeige genutzt werden.
3. Stellen Sie sicher, dass die Leitungsquerschnitte für den Schaltstrom ausgelegt sind (typisch 0,5 – 1,5 mm² für Steuerstromkreise).
4. Sichern Sie die Kabeleinführung mit der Kabelverschraubung (PG11 oder M20) und ziehen Sie diese handfest an, um die Schutzart IP66 zu gewährleisten.

Schritt 3: Funktionsprüfung

1. Mechanische Prüfung – Betätigen Sie den Hebel oder Stößel von Hand. Sie müssen ein deutliches Klick-Geräusch hören (Sprungschaltung). Der Schaltpunkt muss reproduzierbar sein.
2. Elektrische Prüfung – Messen Sie mit einem Multimeter den Durchgang:
   • Unbetätigt: NC geschlossen (Durchgang), NO offen (kein Durchgang)
   • Betätigt: NC offen (kein Durchgang), NO geschlossen (Durchgang)
3. Steuerungsprüfung – Testen Sie den Schaltvorgang im realen Betrieb mit langsamer Geschwindigkeit. Prüfen Sie, ob die Steuerung das Signal korrekt verarbeitet.
4. Schutzart prüfen – Sind alle Kabelverschraubungen angezogen? Ist die Schutzkappe auf dem Steckverbinder? Undichte Stellen gefährden die IP66-Schutzart.

Häufige Einbaufehler und wie Sie sie vermeiden

Fehler 1: Überlauf zu kurz

Wenn der Betätiger über den Schaltpunkt hinaus nicht genug Platz hat, kann der mechanische Anschlag des Hebels beschädigt werden. Planen Sie immer einen ausreichenden Überlaufweg ein – mindestens den vom Hersteller angegebenen Wert.

Fehler 2: Seitliche Belastung des Betätigers

XCMD-Endschalter sind für axiale Betätigung ausgelegt. Seitliche Kräfte auf den Stößel oder Hebel führen zu erhöhtem Verschleiß und Fehlschaltungen. Richten Sie den Schalter so aus, dass die Betätigungskraft in Achsrichtung wirkt.

Fehler 3: NC und NO vertauscht

In Sicherheitskreisen muss der NC-Kontakt (Öffner) verwendet werden. Wird versehentlich der NO-Kontakt verwendet, wird ein Kabelbruch nicht erkannt – ein gravierendes Sicherheitsrisiko.

Fehler 4: Kabelverschraubung nicht angezogen

Eine lose Kabelverschraubung lässt Feuchtigkeit und Staub in das Gehäuse eindringen. Die Folge: Korrosion der Kontakte und Frühausfall. Ziehen Sie die Verschraubung immer handfest an.

Fehler 5: Falscher Kabelbiegeradius

Bei Kabelversionen darf das Kabel direkt am Austritt nicht zu eng gebogen werden. Minimaler Biegeradius: 5x Kabeldurchmesser. Zu enge Biegung kann den Kabelmantel beschädigen und die Schutzart gefährden.

Wartung und Lebensdauer

XCMD-Endschalter sind für eine mechanische Lebensdauer von typisch 10 Millionen Schaltzyklen ausgelegt. Um diese Lebensdauer zu erreichen, beachten Sie folgende Wartungstipps:

• Regelmäßige Sichtprüfung – Gehäuse auf Risse, Hebel auf Verformung prüfen
• Betätigungsrollen prüfen – Drehen die Rollen frei? Verschlissene Rollen erhöhen die Betätigungskraft und können Fehlschaltungen verursachen
• Kabelverschraubungen prüfen – Sitzen noch fest? Nachziehen falls nötig
• Schaltpunkt prüfen – Bei sicherheitskritischen Anwendungen den Schaltpunkt regelmäßig mit dem Multimeter verifizieren

Verschleißteile wie Betätigungsköpfe und Rollenhebel können einzeln ausgetauscht werden, ohne den gesamten Schalter zu ersetzen. Alle Ersatzteile und Zubehör finden Sie in unserem Shop.
