Schneider Electric
Schneider Electric - ATV630D22N4
Schneider Electric - ATV630D22N4
SKU:ATV630D22N4
Normaler Preis
€1.305,62 EUR
Normaler Preis
Verkaufspreis
€1.305,62 EUR
Stückpreis
/
pro
Versand wird beim Checkout berechnet
Verfügbarkeit für Abholungen konnte nicht geladen werden

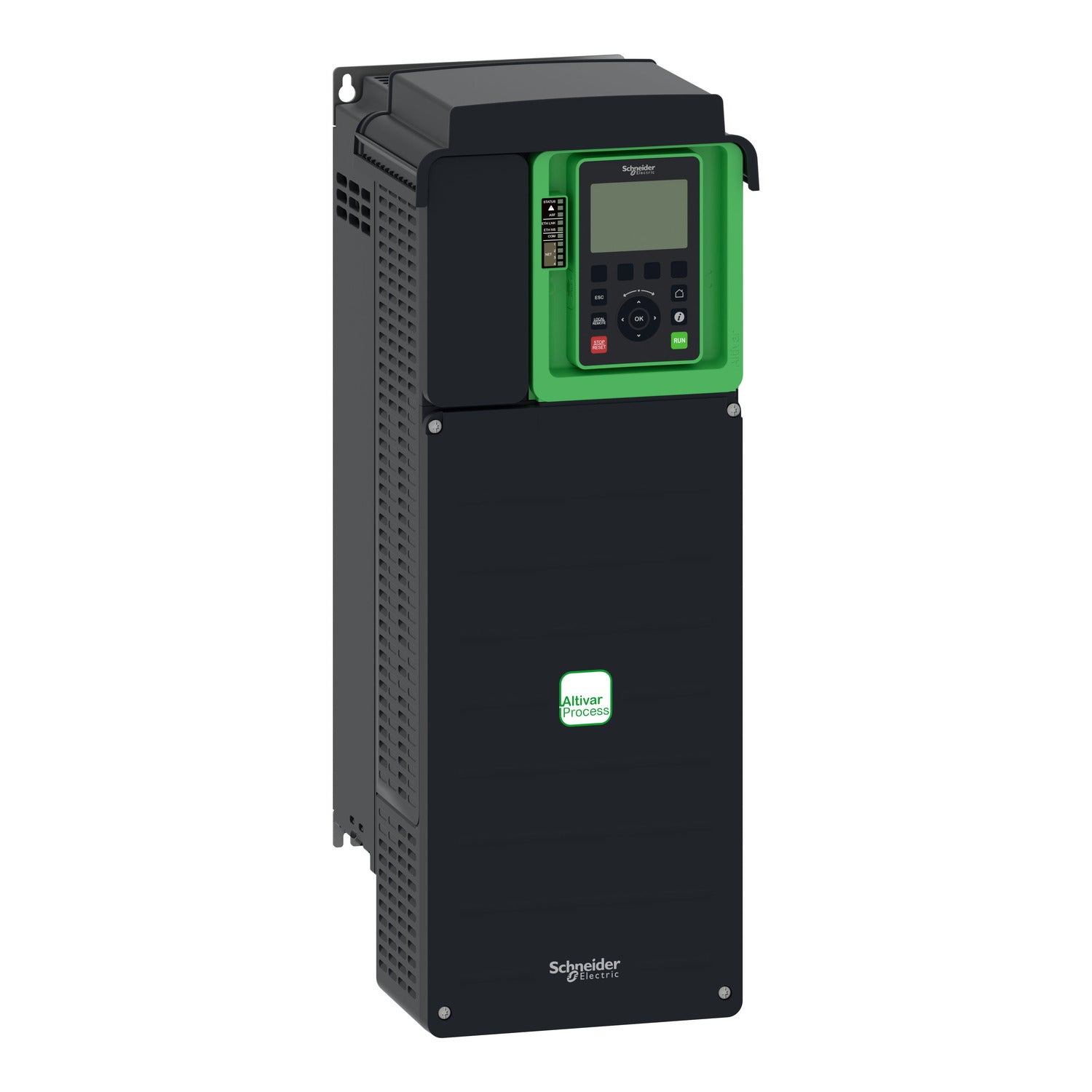

Frequenzumrichter ATV630, 22 kW/30 HP, 380-480V, IP21
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 30 HP, 380-480V, IP21. Abmessungen 211 x 546 x 232 mm, Leistung KW 22 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
| Baureihe | Altivar Prozess ATV600 |
|---|---|
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Variante | Standardversion |
| Kurzbezeichnung des Geräts | ATV630 |
| Montagemodus | Aufputzmontage |
| Kommunikationsprotokoll | Modbus TCP Ethernet Modbus, seriell |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 46,3 A |
| Schutzart (IP) | IP21 |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Integriert mit 50 m entspricht IEC 61800-3 Kategorie C2 Integriert mit 150 m entspricht IEC 61800-3 Kategorie C3 |
| Schutzart (IP) | IP21 entspricht IEC 61800-5-1 IP21 entspricht IEC 60529 |
| Schutzgrad | UL Typ 1 entspricht UL 508C |
| Kühlungstyp | Erzwungene Konvektion |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Motorleistung (kW) | 22 kW (Normalbetrieb) 18,5 kW (Schwerlastbetrieb) |
| Motorleistung (HP) | 30 hp Normalbetrieb 25 hp Schwerlastbetrieb |
| Netzstrom | 39,6 A bei 380 V (Normalbetrieb) 34,4 A bei 480 V (Normalbetrieb) 34,1 A bei 380 V (Schwerlastbetrieb) 29,9 A bei 480 V (Schwerlastbetrieb) |
| Kontinuierlicher Ausgangsstrom | 46,3 A bei 4 kHz für Normalbetrieb 39,2 A bei 4 kHz für Schwerlastbetrieb |
| Ausgangsfrequenz des Drehzahlreglers | 0,1…500 Hz |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3 |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profibus DP V1 Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink |
| Anzahl digitale Eingänge | 8 |
|---|---|
| Diskreter Eingangstyp | DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC ( |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Anzahl diskrete Ausgänge | 0 |
| Diskreter Ausgangstyp | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI2 Spannung-Analogeingang: -10 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit Software-konfigurierbarer Strom DQ-, DQ+: 30 V DC Software-konfigurierbarer Strom DQ-, DQ+: 100 mA |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen |
| Max. Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Anzahl der Netzphasen | 3 Phasen |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Zugriffsmethode | Slave Modbus TCP |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.800, 9.600, 19.200 BpS, 38,4 kBit/s |
| Übertragungsrahmen | RTU |
| Ausgangsspannung | |
| Zulässige temporäre Stromverstärkung | 1,1 x In während 60 s (Normalbetrieb) 1,5 x In während 60 s (Schwerlastbetrieb) |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analogeingang: 0,012/50 Hz |
| Elektrische Verbindung | Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16 Motor: Schraubklemme 16 mm²/AWG 6 Leitungsseite: Schraubklemme 10 - 16 mm²/AWG 8 - AWG 6 |
| Anschlusstyp | RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Versorgung | Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs für lokale Diagnose 3 LEDs (zweifarbig) für Status der integrierten Kommunikation 4 LEDs (zweifarbig) für Status Kommunikationsmodul 1 LED (rot) für Vorhandensein von Spannung |
| Kompatibilität der Eingänge | DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI5, DI6: Diskreter Eingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), Negative Logik (Senke) (DI1...DI8), |
| Abtastdauer | 2 ms +/- 0,5 ms (DI1...DI4) - Diskreter Eingang 5 ms +/- 1 ms (DI5, DI6) - Diskreter Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang 10 ms +/- 1 ms (AO1) - Analogausgang |
| Genauigkeit | +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang |
| Linearitätsfehler | AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang AO1, AO2: +/- 0,2 % für Analogausgang |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Anwendungsauswahl Frequenzumrichter | Gebäude – HLK Zentrifugalverdichter Lebensmittel- und Getränkeindustrie andere Anwendung Bergbau, Mineralogie, Metallurgie Lüfter Bergbau, Mineralogie, Metallurgie Pumpe Öl und Gas Lüfter Wasser und Abwasser andere Anwendung Gebäude – HLK Schraubenverdichter Lebensmittel- und Getränkeindustrie Pumpe Lebensmittel- und Getränkeindustrie Lüfter Lebensmittel- und Getränkeindustrie Zerstäubung Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP) Öl und Gas Wassereinspritzpumpe Öl und Gas Treibstoffpumpe Öl und Gas Verdichter für Raffinerie Wasser und Abwasser Zentrifugalpumpe Wasser und Abwasser Verdrängerpumpe Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP) Wasser und Abwasser Schraubenpumpe Wasser und Abwasser Kolbenverdichter Wasser und Abwasser Schraubenverdichter Wasser und Abwasser Zentrifugalverdichter Wasser und Abwasser Lüfter Wasser und Abwasser Förderanlage Wasser und Abwasser Mischer |
| Motorleistungsbereich AC-3 | 15…25 kW bei 380…440 V 3 Phasen 15…25 kW bei 480…500 V 3 Phasen |
| Gehäusemontage | Wandmontage |
| 4-Quadranten-Betrieb möglich | Falsch |
| Profil der Asynchronmotorsteuerung | Optimierter Drehmomentmodus Konstanter Standard-Drehmoment Variabler Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor Synchron-Reluktanzmotor |
| Max. Ausgangsfrequenz | 500 kHz |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Motorschlupfkompensation | Einstellbar Nicht in der Permanentmagnet-Motorregelung verfügbar Automatisch, unabhängig von der Last Deaktivierbar |
| Taktfrequenz | 2 - 12 kHz einstellbar 4 - 12 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 4 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Falsch |
| Max. Eingangsstrom | 39,6 A |
| Max. Ausgangsspannung | 480,0 V |
| Scheinleistung | 28,6 kVA bei 480 V (Normalbetrieb) 24,9 kVA bei 480 V (Schwerlastbetrieb) |
| Max. Spitzenstrom | 50,9 A während 60 s (Normalbetrieb) 58,8 A während 60 s (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Potenziallinie Isc | 50 kA |
| Grundlaststrom bei hoher Überlast | 39,2 A |
| Grundlaststrom bei niedriger Überlast | 46,3 A |
| Verlustleistung in W | Natürliche Konvektion: 68 W bei 380 V, Schaltfrequenz 4 kHz Erzwungene Konvektion: 505 W bei 380 V, Schaltfrequenz 4 kHz |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Menge pro Satz | 1 |
| Breite | 211 mm |
| Höhe | 546 mm |
| Tiefe | 232 mm |
| Produktgewicht | 14,3 kg |
| Isolationswiderstand | |
|---|---|
| Geräuschpegel | 59,5 dB entspricht 86/188/EEC |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -15…50 °C (ohne Leistungsminderung) 50…60 °C (mit Leistungsminderungsfaktor) |
| Betriebshöhe | 1000 - 4800 m mit Stromreduzierung 1 % pro 100 m |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | ATEX Zone 2/22 CSA TÜV DNV-GL UL ATEX INERIS |
| Beschriftung | CE |
| Normen | UL 508C IEC 61800-3 IEC 61800-3 Umgebung 1 Kategorie C2 EN/IEC 61800-3 Umgebung 2 Kategorie C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Max. THDI | <48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Kühlluftvolumen | 215 m3/h |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 59,5 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 33,500 cm |
| VPE 1 Breite | 26,000 cm |
| VPE 1 Länge | 73,500 cm |
| VPE 1 Gewicht | 17,580 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 90,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 80,932 kg |
| Gewährleistung | 18 Monate |
|---|
