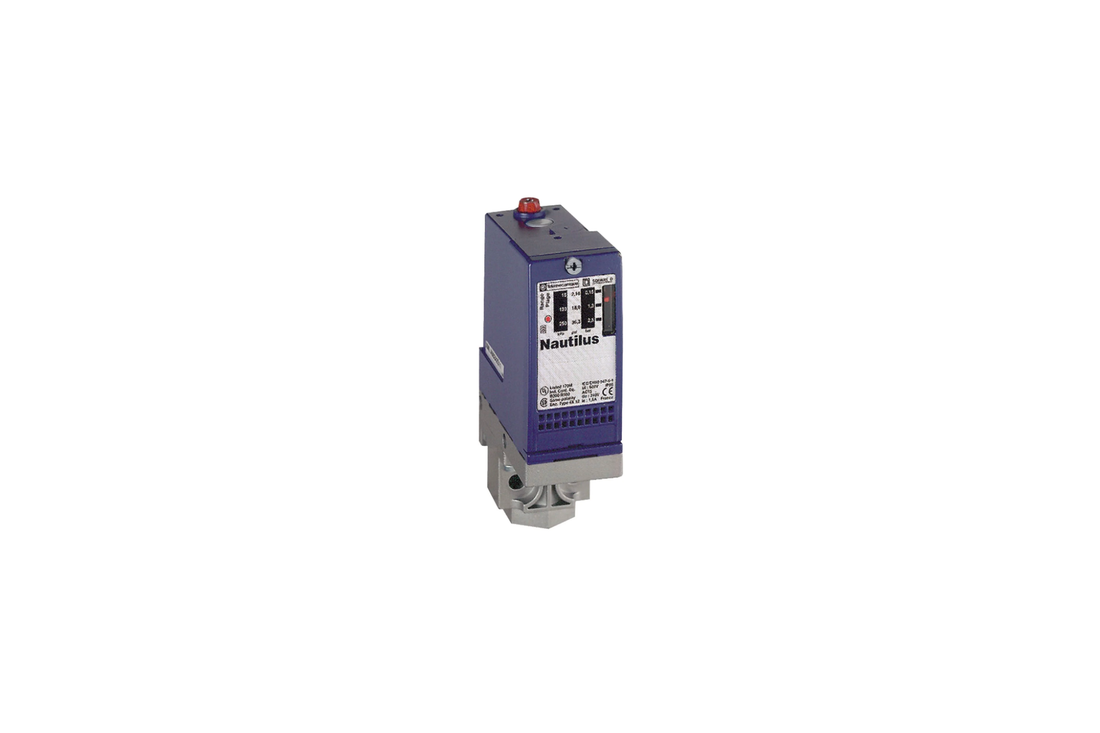

Druckschalter sind unverzichtbare Komponenten in hydraulischen, pneumatischen und verfahrenstechnischen Anlagen. Sie überwachen den Druck eines Mediums und schalten beim Erreichen eines voreingestellten Schwellenwerts. Doch welcher Druckschalter ist der richtige? Die OsiSense XM-Serie von Schneider Electric bietet zwei Hauptvarianten: XMLA mit festem Differenzial und XMXA mit einstellbarem Differenzial. In diesem Ratgeber von AOI Now erfahren Sie, wie sich die beiden unterscheiden und wann Sie welches Modell einsetzen sollten.
Was macht ein Druckschalter eigentlich?
Ein Druckschalter überwacht den Druck eines flüssigen oder gasförmigen Mediums. Sobald der Druck einen voreingestellten Schaltpunkt erreicht, ändert der Schalter seinen elektrischen Zustand – er öffnet oder schließt einen Kontakt. Dieses Signal wird zur Steuerung von Pumpen, Kompressoren, Ventilen oder zur Anzeige von Druckzuständen genutzt.
Im Gegensatz zu elektronischen Druckmessumformern (die ein analoges Signal liefern) liefert ein Druckschalter ein digitales Schaltsignal: Druck zu hoch oder zu niedrig – ein/aus. Diese Einfachheit macht Druckschalter zuverlässig, langlebig und kostengünstig.
Festes vs. einstellbares Schaltdifferenzial – der entscheidende Unterschied
Bevor wir XMLA und XMXA vergleichen, müssen Sie ein wichtiges Konzept verstehen: das Schaltdifferenzial (auch Hysterese genannt).
Ein Druckschalter hat zwei Schaltpunkte:
- Oberer Schaltpunkt – Druck steigt: Schalter öffnet (oder schließt, je nach Konfiguration)
- Unterer Schaltpunkt – Druck fällt: Schalter wechselt zurück in den Ausgangszustand
Die Differenz zwischen oberem und unterem Schaltpunkt nennt man Schaltdifferenzial. Diese Hysterese verhindert, dass der Schalter ständig flattert, wenn der Druck nahe am Schaltpunkt schwankt.
Beispiel zum besseren Verständnis
Stellen Sie sich eine Wasserpumpe vor, die einen Druckkessel auf 6 bar füllt:
- Oberer Schaltpunkt: 6 bar – Pumpe wird ausgeschaltet
- Unterer Schaltpunkt: 4 bar – Pumpe wird wieder eingeschaltet
- Schaltdifferenzial: 2 bar (6 - 4)
Ohne dieses Differenzial würde die Pumpe ständig ein- und ausschalten – mit fatalen Folgen für die Lebensdauer.
XMLA – Druckschalter mit festem Differenzial
Die XMLA-Serie hat ein vom Werk fest eingestelltes Schaltdifferenzial. Sie können nur den Schaltpunkt selbst einstellen, nicht aber das Differenzial.
Eigenschaften der XMLA-Serie
- Schaltdifferenzial: Fest vorgegeben (typisch 8-15% des Skalenendwerts)
- Druckbereiche: Von 0,3 bar bis 500 bar verfügbar
- Kontakt: 1 Öffner + 1 Schließer (Sprungkontakt)
- Schutzart: IP65 mit Steckverbinder, IP66 mit Klemmenanschluss
- Anschluss: 1/4" NPT für Druckanschluss, 1/2" NPT für Kabel
- Schaltgeschwindigkeit: Bis 120 Schaltspiele/Min. (Membran), 60 Schaltspiele/Min. (Kolben)
- Temperaturbereich: −25°C bis +70°C
- Geeignete Medien: Hydrauliköl, Süßwasser, Meerwasser, Luft, Dampf, korrosive Flüssigkeiten
Wann XMLA wählen?
XMLA ist ideal, wenn Sie eine einfache Druckschwellen-Erkennung brauchen und das Differenzial nicht kritisch ist. Typische Anwendungen:
- Maximaldrucküberwachung in Hydraulikanlagen – schaltet bei Überschreiten eines Grenzwerts ab
- Druckluftüberwachung – meldet Druckabfall im pneumatischen System
- Pumpensteuerung bei einfachen Wasserpumpen mit fester Hysterese
- Sicherheitsabschaltung bei Überdruck (z.B. an Hydraulikpressen)
- Filterüberwachung – meldet Druckabfall durch verstopften Filter
XMXA – Druckschalter mit einstellbarem Differenzial
Die XMXA-Serie bietet zusätzliche Flexibilität: Hier können Sie nicht nur den Schaltpunkt, sondern auch das Schaltdifferenzial unabhängig einstellen. Damit lässt sich der Schalter exakt auf Ihre Anwendung anpassen.
Eigenschaften der XMXA-Serie
- Schaltdifferenzial: Einstellbar – beide Schaltpunkte separat konfigurierbar
- Druckbereiche: Bis 25 bar
- Kontakt: 1 Öffner + 1 Schließer (Sprungkontakt)
- Schutzart: IP65 / IP66
- Anschluss: 1/4" NPT Druckanschluss, Klemmenanschluss
- Temperaturbereich: −25°C bis +70°C
- Besonderheit: Beide Schaltpunkte (Ein und Aus) können unabhängig voneinander präzise eingestellt werden
Wann XMXA wählen?
XMXA ist die richtige Wahl, wenn Sie präzise Druckregelung mit definiertem Ein- und Ausschaltdruck benötigen. Typische Anwendungen:
- Kompressorsteuerung – exakte Definition von Ein- und Ausschaltdruck spart Energie
- Pumpensteuerung mit hoher Effizienz – z.B. Hauswasserwerke, Druckerhöhungsanlagen
- Hydraulische Speicherladung – präzise Steuerung des Speicherladezyklus
- Kühlanlagen – enge Druckregelung im Kältekreislauf
- Prozessregelungen mit spezifischen Druckanforderungen
XMLA vs. XMXA – Direkter Vergleich
| Eigenschaft | XMLA (Festes Differenzial) | XMXA (Einstellbares Differenzial) |
|---|---|---|
| Schaltdifferenzial | Werkseitig fest | Frei einstellbar |
| Druckbereich | 0,3 bis 500 bar | Bis 25 bar |
| Einstellaufwand | Gering (nur Schaltpunkt) | Höher (zwei Schaltpunkte) |
| Genauigkeit | Standard | Höher durch individuelle Einstellung |
| Preis | Günstiger | Etwas teurer |
| Empfohlen für | Schwellenüberwachung, Sicherheit | Präzise Druckregelung |
Druckbereich richtig wählen
Beim Kauf eines Druckschalters müssen Sie den passenden Druckbereich auswählen. Faustregel:
Wählen Sie einen Druckschalter, dessen Schaltbereich etwa in der Mitte Ihres Betriebsdrucks liegt.
Beispiel: Sie benötigen einen Schaltpunkt bei 10 bar. Wählen Sie einen Druckschalter mit Skalenbereich 1-20 bar – nicht 0-100 bar (zu ungenau im unteren Bereich) und nicht 5-12 bar (zu nahe am Maximum, weniger Reserve).
Wichtig: Maximaldruck (Überlastdruck)
Jeder Druckschalter hat zwei Druckangaben:
- Schaltbereich: Bereich, in dem der Schaltpunkt eingestellt werden kann
- Maximaldruck (Überlastdruck): Höchster zulässiger Druck, der dem Schalter zugemutet werden kann ohne ihn zu beschädigen
Beispiel: Ein XMLA mit Schaltbereich 1-10 bar kann einen Maximaldruck von 60 bar aushalten. Wenn Ihr System Drucksprünge auf 50 bar haben kann, ist dieser Schalter geeignet.
Medienverträglichkeit beachten
Nicht jeder Druckschalter ist für jedes Medium geeignet. Prüfen Sie die Materialien der medienberührten Teile:
Standard-Materialien (XMLA Standard)
- Membran: NBR (Nitrilkautschuk)
- Gehäuseanschluss: Messing oder Stahl
- Geeignet für: Mineralöl, Hydrauliköl, Druckluft, Süßwasser
- Nicht geeignet für: Aggressive Chemikalien, Meerwasser (eingeschränkt), Lebensmittel
Sondervarianten
- FPM/FKM (Viton): Für aggressivere Medien wie Heißluft, manche Chemikalien
- Edelstahl: Für Meerwasser, Lebensmittel, Pharmaindustrie
- Goldkontakte: Für niedrige Schaltspannungen und -ströme (z.B. SPS-Eingänge)
Tipp: Wenn Sie unsicher sind, ob Ihr Medium kompatibel ist, kontaktieren Sie uns. Wir prüfen die Verträglichkeit anhand des Datenblatts.
Montage und Einstellung
Mechanische Montage
- Druckschalter aufrecht montieren (Druckanschluss nach unten), damit Kondensat ablaufen kann
- Bei Vibrationen: Druckschalter über einen flexiblen Schlauch mit dem Druckanschluss verbinden, nicht starr anschrauben
- Bei pulsierenden Medien (z.B. hinter Pumpen): Pulsationsdämpfer einsetzen, um Schwingungen zu reduzieren
- Druckanschluss 1/4" NPT mit PTFE-Dichtband oder geeignetem Dichtmittel abdichten
Elektrischer Anschluss
Die XMLA und XMXA bieten standardmäßig Sprungkontakte (1 NC + 1 NO):
- Common (gemeinsamer Pol) – zentrale Klemme
- NC (Öffner) – geöffnet bei steigendem Druck (oberhalb Schaltpunkt)
- NO (Schließer) – geschlossen bei steigendem Druck (oberhalb Schaltpunkt)
Schaltpunkt einstellen
- Sicherstellen, dass das System drucklos ist
- Abdeckung des Druckschalters öffnen
- Mit dem Einstellrad oder der Einstellschraube den gewünschten Schaltpunkt einstellen (Skalenanzeige beachten)
- Bei XMXA: Zusätzlich das Differenzial einstellen (zweite Einstellschraube)
- Druck schrittweise erhöhen und prüfen, ob der Schaltpunkt erreicht wird (mit Manometer parallel messen)
- Bei Bedarf nachjustieren und Abdeckung wieder schließen
Häufige Fragen zu Druckschaltern
Was ist der Unterschied zu einem Druckmessumformer?
Ein Druckschalter liefert ein digitales Schaltsignal (an/aus) bei Erreichen eines Schwellenwerts. Ein Druckmessumformer liefert hingegen ein analoges Signal (typisch 4-20 mA), das den aktuellen Druckwert kontinuierlich abbildet. Druckschalter sind günstiger und zuverlässiger für einfache Schwellwertanwendungen.
Kann ich einen Druckschalter für Sicherheitsanwendungen einsetzen?
Standard-Druckschalter wie XMLA sind nicht für funktionale Sicherheit (SIL/PL) zertifiziert. Für sicherheitsrelevante Drucküberwachung gibt es spezielle Druckschalter mit Sicherheitszertifizierung. Kontaktieren Sie uns für eine geeignete Lösung.
Wie oft muss ein Druckschalter gewartet werden?
Bei sauberen Medien und normalen Bedingungen ist ein Druckschalter weitgehend wartungsfrei. Empfohlen wird eine jährliche Funktionsprüfung (Schaltpunkt mit Manometer verifizieren). Bei aggressiven Medien oder hohen Schaltzyklen sind kürzere Intervalle sinnvoll.
Was passiert bei Überdruck?
Solange der Maximaldruck (Überlastdruck) nicht überschritten wird, ist der Schalter sicher. Bei Überschreitung kann die Membran beschädigt werden. Achten Sie daher auf den richtigen Druckbereich und ausreichende Reserve.
Kaufentscheidung in 4 Schritten
- Druckbereich definieren – Welcher Schaltpunkt ist nötig? Wählen Sie einen Schalter, dessen Skalenmitte dem Schaltpunkt entspricht.
- Differenzial bestimmen – Reicht ein festes Differenzial (XMLA) oder brauchen Sie individuelle Einstellung (XMXA)?
- Medium prüfen – Welches Medium soll überwacht werden? Standardmaterial oder Sondervariante?
- Anschluss wählen – Druckanschluss (1/4" NPT Standard) und elektrischer Anschluss (Klemme oder Steckverbinder)
Druckschalter bei AOI Now
AOI Now ist offiziell zertifizierter Distributor für Schneider Electric und Telemecanique Sensors. Wir bieten die komplette OsiSense XM-Serie:
- XMLA – Druckschalter mit festem Differenzial, 0,3 bis 500 bar
- XMXA – Druckschalter mit einstellbarem Differenzial, bis 25 bar
- XMLB – Kompakte Druckschalter für OEM-Anwendungen
- XMLP – Elektronische Drucktransmitter mit 4-20 mA Signal
→ Alle Druckschalter bei AOI Now ansehen
Sie sind unsicher, welcher Druckschalter zu Ihrer Anwendung passt? Schicken Sie uns die Eckdaten (Druckbereich, Medium, Schaltzyklen) – unser Team erstellt Ihnen eine passende Empfehlung. Jetzt anfragen.
Mehr zu industrieller Sensorik finden Sie in unseren weiteren Ratgebern, etwa Induktive vs. kapazitive Sensoren und Endschalter auswählen: Leitfaden für Industrieanwendungen.
