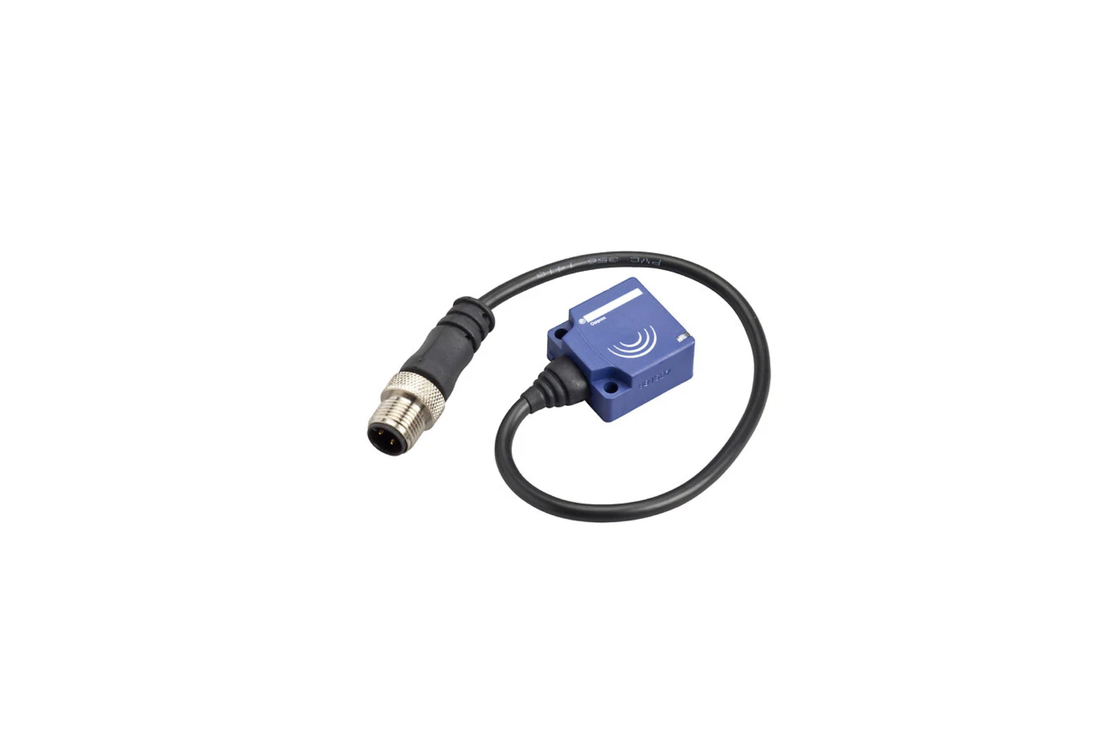

M12-Steckverbinder sind aus der industriellen Sensorik und Automation nicht mehr wegzudenken. Sie ermöglichen schnelle Montage, zuverlässige Verbindungen und einfachen Austausch defekter Komponenten. Doch wer sich näher mit M12 beschäftigt, merkt schnell: Es gibt verschiedene Kodierungen, Pinzahlen und Schutzklassen – und nicht jeder Stecker passt zu jedem Gerät. In diesem Ratgeber von AOI Now erklären wir die wichtigsten M12-Varianten und helfen Ihnen bei der richtigen Auswahl.
Was ist ein M12-Steckverbinder?
M12-Steckverbinder sind rundsteckbare Industriestecker mit einem Gewindedurchmesser von 12 mm. Die Bezeichnung "M12" bezieht sich auf das metrische M12-Gewinde der Überwurfmutter. Diese Stecker haben sich als de-facto-Standard für Sensoren, Aktoren und Feldbusgeräte etabliert.
Vorteile von M12-Steckverbindern:
- Schnelle Montage – Stecken, Überwurfmutter anziehen, fertig
- Hohe Schutzart – IP65, IP67 oder sogar IP69K möglich
- Vibrations- und stoßfest – durch die Verschraubung
- Einfacher Austausch – defekte Sensoren können ohne Verdrahtungsarbeit getauscht werden
- Standardisiert – kompatible Produkte verschiedener Hersteller
Die wichtigsten M12-Kodierungen
Damit verschiedene Anwendungen nicht versehentlich miteinander verbunden werden, gibt es mechanische Kodierungen. Diese bewirken, dass z.B. ein Sensor-Stecker nicht in eine Stromversorgungs-Buchse passt.
A-Kodierung – Sensoren und Aktoren
Die A-Kodierung ist die mit Abstand häufigste Variante. Sie wird für analoge und digitale Sensorsignale, Steuerleitungen und niedrige Spannungen verwendet.
- Pinzahl: 3, 4, 5, 8 oder 12 Pole
- Typische Anwendungen: Induktive Sensoren, photoelektrische Sensoren, Druckschalter, Endschalter
- Versorgungsspannung: Typisch 10-30V DC
- Strom: Bis 4 A pro Pin
B-Kodierung – Profibus
Die B-Kodierung wird ausschließlich für Profibus-DP-Kommunikation eingesetzt.
- Pinzahl: 5 Pole
- Typische Anwendungen: Profibus-DP-Verbindungen in der industriellen Kommunikation
D-Kodierung – Industrial Ethernet
Die D-Kodierung ist für Industrial Ethernet bis 100 Mbit/s. Sie wird in Profinet, EtherNet/IP und EtherCAT bis Cat 5 verwendet.
- Pinzahl: 4 Pole (2 Twisted Pairs)
- Übertragungsrate: 100 Mbit/s (Fast Ethernet)
- Typische Anwendungen: Ethernet-Verbindungen in Automatisierungsnetzen
X-Kodierung – Gigabit Industrial Ethernet
Die X-Kodierung ist der neue Standard für schnelle Industrial-Ethernet- Anwendungen bis 10 Gbit/s.
- Pinzahl: 8 Pole (4 Twisted Pairs)
- Übertragungsrate: Bis 10 Gbit/s
- Typische Anwendungen: Gigabit-Ethernet, Industrie 4.0, IoT-Geräte, Maschinensehen
S-, T- und L-Kodierung – Stromversorgung
Für die Versorgung von Aktoren und Geräten mit höheren Strömen gibt es spezielle Kodierungen:
- S-Kodierung: AC-Stromversorgung bis 630V / 12A (3-polig + PE)
- T-Kodierung: DC-Stromversorgung bis 63V / 12A (4-polig)
- L-Kodierung: Schwere DC-Anwendungen, z.B. für Antriebe
Pinbelegung A-Kodierung im Detail
4-poliger M12 (Standard für Sensoren)
Die häufigste Variante in der Sensorik. Die Pinbelegung ist standardisiert:
| Pin | Belegung | Aderfarbe |
|---|---|---|
| 1 | +24V (Versorgungsspannung +) | Braun (BN) |
| 2 | Nicht belegt oder 2. Ausgang (NC) | Weiß (WH) |
| 3 | 0V (Versorgungsspannung -) | Blau (BU) |
| 4 | Schaltausgang (Signal) | Schwarz (BK) |
5-poliger M12 (mit zusätzlichem Signal)
Wird verwendet, wenn neben dem Schaltausgang ein weiteres Signal benötigt wird, z.B. bei 4-Draht-Sensoren mit NO+NC Ausgängen oder bei Analog-Sensoren.
| Pin | Belegung | Aderfarbe |
|---|---|---|
| 1 | +24V | Braun |
| 2 | 2. Ausgang oder Analog + | Weiß |
| 3 | 0V | Blau |
| 4 | 1. Schaltausgang | Schwarz |
| 5 | Schirm / Funktionserde | Grau |
8-poliger M12 (komplexe Anwendungen)
Für Sensoren mit mehreren Signalen, IO-Link Multi-Channel-Geräte oder komplexere Aktoren.
Die Pinbelegung ist hier nicht so strikt standardisiert wie bei 4- und 5-poligen Versionen und sollte immer aus dem Gerätedatenblatt entnommen werden.
Stecker oder Buchse? Stift- vs. Buchsenseite
Beim Kauf von M12-Verbindern müssen Sie zwischen zwei Bauformen unterscheiden:
Stiftleiste (Male / Stecker)
- Hat Pins (Stifte)
- Wird typisch am Sensor- oder Aktor-Gehäuse verbaut
- Wird auch als "Stecker" oder "male" bezeichnet
Buchse (Female / Kupplung)
- Hat Aufnahmen (Buchsen)
- Wird typisch am Kabel verbaut (Verbindungsleitung vom Sensor zur SPS)
- Wird auch als "Kupplung" oder "female" bezeichnet
Faustregel: Sensor = Stecker, Kabel zur SPS = Buchse. Wenn Sie ein Anschlusskabel kaufen, fragen Sie sich: "Welches Ende geht zum Sensor?" – diese Seite muss eine Buchse sein.
Gerade oder gewinkelt? Bauform wählen
M12-Steckverbinder gibt es als gerade oder 90° abgewinkelt:
- Gerade Bauform – Standard für freie Verlegung, längere Einbauhöhe
- Gewinkelte Bauform – Spart Platz bei beengten Einbauverhältnissen, Kabel führt seitlich weg
In Schaltschränken und an Maschinen mit geringer Bauhöhe sind gewinkelte Stecker meist die bessere Wahl. Bei frei zugänglichen Sensoren reicht die gerade Standardausführung.
Kabelqualität und Schirmung
Kabeldurchmesser
Typische Querschnitte:
- 0,25 mm² – für Signalleitungen mit geringer Strombelastung
- 0,34 mm² – Standard für Sensorkabel
- 0,5 mm² – für höhere Ströme oder lange Leitungslängen (über 30 m)
Schirmung – ja oder nein?
Eine geschirmte Leitung reduziert elektromagnetische Störungen (EMV). Wann ist Schirmung nötig?
- Empfohlen: Bei Analogsignalen (4-20 mA, 0-10V), bei Verlegung neben Hochstromleitungen, bei langen Kabelwegen (> 10 m), in EMV-belasteten Umgebungen (Schweißanlagen, Frequenzumrichter)
- Nicht nötig: Bei einfachen Digitalsignalen (PNP/NPN) in normalen Industrieumgebungen mit kurzen Kabelwegen
Kabelmantel
Je nach Anwendung gibt es verschiedene Mantelmaterialien:
- PUR (Polyurethan): Schleppkettentauglich, robust gegen Öl und mechanische Belastung, Standard in der Fördertechnik
- PVC (Polyvinylchlorid): Günstig, für allgemeine Industrieanwendungen, nicht schleppkettentauglich
- Silikon / Hochtemperatur: Für Anwendungen mit hohen Temperaturen (bis +180°C)
Häufige Fragen zu M12-Steckverbindern
Sind alle 4-poligen M12-Stecker untereinander kompatibel?
Bei gleicher Kodierung (z.B. A-A): ja, mechanisch kompatibel. Aber Achtung bei der Pinbelegung – unterschiedliche Hersteller können die Pins unterschiedlich belegen, besonders bei 5-poligen und 8-poligen Varianten. Immer das Datenblatt prüfen.
Kann ich einen A-codierten Stecker in eine B-codierte Buchse stecken?
Nein. Die Kodierungen sind genau dafür da, das mechanisch zu verhindern. Stecker und Buchse müssen die gleiche Kodierung haben.
Was bedeutet "Sensor Cable" vs. "Aktor Cable"?
Sensorkabel haben am sensorseitigen Ende eine Buchse (Female). Aktorkabel haben oft ebenfalls eine Buchse, da Aktoren typischerweise auch mit Stiftleisten ausgerüstet sind. Die Bezeichnung sagt also wenig über die Steckergeometrie aus – wichtiger ist, welche Seite Buchse und welche Stiftleiste hat.
Wie ziehe ich die Überwurfmutter richtig an?
Per Hand fingerfest anziehen. Bei Bedarf mit einem speziellen M12-Drehmomentschlüssel auf 0,4-0,6 Nm nachziehen. Zu festes Anziehen kann die Dichtung beschädigen oder das Gewinde überdrehen.
Was tun bei korrodierten Kontakten?
Korrosion an den Pins ist ein Anzeichen für Feuchtigkeit im Steckverbinder – meist verursacht durch eine undichte Verschraubung oder beschädigte Dichtung. Reinigen Sie die Kontakte mit Kontaktspray, prüfen Sie die Dichtung und ziehen Sie die Überwurfmutter korrekt an. Bei starker Korrosion: Kabel tauschen.
Kann ich M12-Verbinder selbst konfektionieren?
Ja, es gibt feldkonfektionierbare M12-Stecker, bei denen Sie das Kabel selbst auflegen können. Das ist nützlich für kundenspezifische Kabellängen. Allerdings sind werkseitig konfektionierte Kabel zuverlässiger und schneller montiert.
Bestell-Checkliste M12-Anschlusskabel
Bevor Sie ein M12-Kabel bestellen, klären Sie folgende Punkte:
- Pinzahl – 3, 4, 5 oder 8 Pole?
- Kodierung – A, B, D, X oder Spezial?
- Sensorseite – Stiftleiste oder Buchse? (Meist Buchse für den Sensor)
- Gegenseite – Mit offenem Kabelende für Klemmenanschluss? Oder mit weiterem Stecker für die SPS-Karte?
- Kabellänge – Wie lang muss das Kabel sein?
- Bauform – Gerade oder 90° gewinkelt?
- Schirmung – Notwendig oder nicht?
- Mantelmaterial – PUR (schleppkettentauglich) oder PVC (Standard)?
- Schutzart – IP67 ausreichend oder IP69K nötig?
M12-Steckverbinder bei AOI Now
AOI Now bietet als offiziell zertifizierter Distributor für Telemecanique Sensors sowohl Sensoren mit M12-Stecker als auch passendes Anschlusszubehör:
- Konfektionierte Anschlusskabel in verschiedenen Längen
- Verlängerungskabel mit M12 auf beiden Seiten
- T-Verteiler für die parallele Anschaltung mehrerer Sensoren
- Schutzkappen für unbenutzte M12-Anschlüsse
Die meisten unserer induktiven Sensoren, photoelektrischen Sensoren und Sicherheitsschalter sind in M12-Steckverbinder-Versionen verfügbar – an der Bestellnummer erkennbar (z.B. mit Zusatz "C12" oder "M12").
