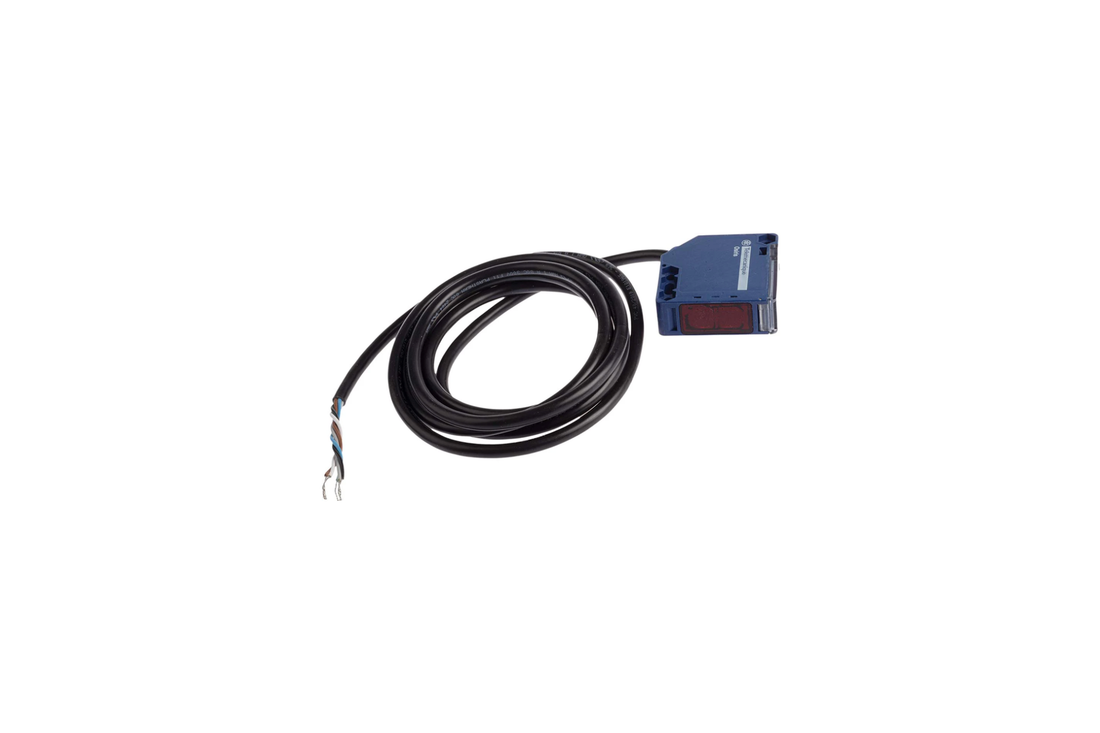

Wer industrielle Sensoren bestellt, stößt früher oder später auf die Frage: PNP oder NPN? Beide Bezeichnungen tauchen auf Datenblättern, Bestellnummern und Schaltplänen auf – und die falsche Wahl kann dazu führen, dass der Sensor schlicht nicht funktioniert. In diesem Ratgeber von AOI Now erklären wir den Unterschied zwischen PNP und NPN, wann Sie welches Prinzip wählen und wie Sie die beiden korrekt anschließen.
Was bedeuten PNP und NPN eigentlich?
Die Bezeichnungen PNP und NPN stammen ursprünglich aus der Halbleitertechnik und beschreiben den Aufbau eines Transistors – jenes Bauteils, das im Sensor den Schaltausgang steuert. In der Sensorpraxis geht es aber vor allem um eine Frage:
Wird der Lastkreis gegen Plus (+24V) oder gegen Minus (0V/GND) geschaltet?
PNP-Sensor
Ein PNP-Sensor schaltet seinen Ausgang gegen Plus (+24V). Das bedeutet: Wenn der Sensor aktiv ist (Objekt erkannt), liefert er an seinem Ausgang das positive Versorgungspotenzial. Der Sensor verhält sich also wie ein elektronischer Schalter zwischen +24V und dem Lastkreis.
Man sagt auch: PNP ist "positiv schaltend" oder "high-side switching".
NPN-Sensor
Ein NPN-Sensor schaltet seinen Ausgang gegen Minus (0V). Wenn der Sensor aktiv ist, zieht er seinen Ausgang auf Massepotenzial. Der Lastkreis muss zwischen +24V und dem Sensorausgang verschaltet sein, damit durch das Schalten des Ausgangs auf 0V Strom fließt.
NPN heißt entsprechend "negativ schaltend" oder "low-side switching".
Das Funktionsprinzip im Detail
So funktioniert ein PNP-Sensor
Ein PNP-Sensor hat in der Regel drei Anschlüsse:
- Braun (BN): +24V Versorgung
- Blau (BU): 0V Masse
- Schwarz (BK): Schaltausgang
Die Last (z.B. eine SPS-Eingangsklemme, ein Relais, eine Lampe) wird zwischen dem schwarzen Schaltausgang und dem blauen 0V-Anschluss angeschlossen. Wenn der Sensor aktiv ist, schaltet er den schwarzen Ausgang auf +24V – der Strom fließt durch die Last zur Masse.
So funktioniert ein NPN-Sensor
Beim NPN-Sensor sind die Anschlüsse identisch bezeichnet, aber die Schaltlogik ist invertiert:
- Braun (BN): +24V Versorgung
- Blau (BU): 0V Masse
- Schwarz (BK): Schaltausgang (gegen 0V)
Die Last wird hier zwischen +24V und dem schwarzen Schaltausgang angeschlossen. Wenn der Sensor aktiv ist, zieht er den schwarzen Ausgang auf 0V – der Strom fließt von +24V durch die Last zum Sensorausgang ab.
PNP vs. NPN – Wo liegt der Unterschied in der Praxis?
| Eigenschaft | PNP | NPN |
|---|---|---|
| Schaltrichtung | Schaltet gegen +24V | Schaltet gegen 0V |
| Last anschließen zwischen | Schwarz (Ausgang) und 0V | +24V und Schwarz (Ausgang) |
| Schaltzustand "aktiv" | +24V am Ausgang | 0V am Ausgang |
| Standard in Europa | Ja (meistverwendet) | Selten |
| Standard in Asien (Japan) | Selten | Ja |
| Sicherheit bei Kabelbruch | Sicherer (siehe unten) | Weniger sicher |
Warum ist PNP in Europa Standard?
Die Wahl zwischen PNP und NPN ist nicht nur eine Frage der Tradition. Es gibt einen wichtigen praktischen Grund, warum sich PNP in Europa durchgesetzt hat: Sicherheit bei Erdschluss.
Das Erdschluss-Szenario
Stellen Sie sich vor, das Sensorkabel wird durch Vibration oder Beschädigung gegen das Maschinengehäuse gedrückt – ein Erdschluss entsteht. Was passiert dann?
- NPN-Sensor: Das schwarze Ausgangskabel zieht den Eingang auf 0V – die SPS interpretiert das als "Sensor aktiv". Eine Maschine könnte unerwartet starten oder eine Sicherheitsfunktion ausgelöst werden, obwohl gar kein Objekt erkannt wurde.
- PNP-Sensor: Das schwarze Kabel zieht den Eingang ebenfalls auf 0V – die SPS interpretiert das aber als "Sensor nicht aktiv". Es passiert also nichts Gefährliches.
Aus dieser Sicherheitsbetrachtung heraus hat sich PNP in Europa als Quasi-Standard etabliert – insbesondere in sicherheitsrelevanten Anwendungen.
Hellschaltend oder dunkelschaltend?
Zusätzlich zur PNP/NPN-Unterscheidung gibt es noch die Frage "Hellschaltend" (NO, Schließer) oder "Dunkelschaltend" (NC, Öffner). Beide Konfigurationen können kombiniert werden:
- PNP NO (hellschaltend): Sensor schaltet auf +24V, wenn ein Objekt erkannt wird
- PNP NC (dunkelschaltend): Sensor schaltet auf +24V, wenn KEIN Objekt erkannt wird (umgekehrte Logik)
- NPN NO (hellschaltend): Sensor schaltet auf 0V, wenn ein Objekt erkannt wird
- NPN NC (dunkelschaltend): Sensor schaltet auf 0V, wenn KEIN Objekt erkannt wird
Welche Konfiguration wählen? In Sicherheitskreisen ist NC (dunkelschaltend) üblich, weil ein Kabelbruch dann als "Objekt erkannt" interpretiert wird und zur sicheren Abschaltung führt. In allgemeinen Steuerungen wird meist NO (hellschaltend) verwendet.
2-Draht- vs. 3-Draht- vs. 4-Draht-Sensoren
2-Draht-Sensor
Bei einem 2-Draht-Sensor sind nur zwei Anschlüsse vorhanden. Der Sensor wird einfach in Reihe mit der Last zwischen +24V und 0V geschaltet – wie ein mechanischer Schalter. PNP/NPN spielt hier keine Rolle.
- Vorteil: Einfache Verdrahtung, kompatibel mit Wechselspannungs-Systemen (AC)
- Nachteil: Geringerer Restspannungsabfall, weniger Auswahl an Sensoren
3-Draht-Sensor
Der Standardfall in der Industrie. Drei Anschlüsse: +24V, 0V und ein Schaltausgang. Hier ist die PNP/NPN-Unterscheidung relevant.
- Vorteil: Höchste Auswahl, geringer Eigenverbrauch, kompatibel mit modernen SPS-Eingängen
4-Draht-Sensor
Vier Anschlüsse: +24V, 0V und zwei Schaltausgänge (typisch PNP NO + PNP NC). Damit hat man gleichzeitig einen Schließer- und einen Öffner-Ausgang zur Verfügung – ohne den Sensortyp zu wechseln.
- Vorteil: Flexibilität in der Steuerung, beide Schaltzustände gleichzeitig nutzbar
- Anschluss: Schwarz (BK) = Schließer (NO), Weiß (WH) = Öffner (NC)
Pinbelegung beim M12-Steckverbinder
Die meisten modernen Sensoren werden über M12-Steckverbinder angeschlossen. Die Pinbelegung ist standardisiert (4-polig, A-codiert):
- Pin 1: +24V (Braun)
- Pin 2: Nicht belegt oder zweiter Ausgang (Weiß)
- Pin 3: 0V (Blau)
- Pin 4: Schaltausgang (Schwarz)
Bei einem 4-Draht-Sensor (PNP NO + PNP NC) ist Pin 2 mit dem zweiten Ausgang belegt:
- Pin 4: Schließer-Ausgang (NO)
- Pin 2: Öffner-Ausgang (NC)
So lesen Sie ein Sensor-Datenblatt
Auf den Datenblättern unserer induktiven Sensoren finden Sie üblicherweise einen Anschlussplan, der die Konfiguration eindeutig zeigt. Achten Sie auf folgende Symbolik:
- "PNP NO" oder "PNP, NO" – PNP-Sensor mit Schließer
- "NPN NC" – NPN-Sensor mit Öffner
- "PNP, NO+NC" – 4-Draht-Sensor mit beiden Ausgängen
- Pfeil zeigt auf "+": PNP-Logik (Ausgang gegen +24V)
- Pfeil zeigt auf "-": NPN-Logik (Ausgang gegen 0V)
Häufige Fragen zu PNP und NPN
Kann ich einen NPN-Sensor an einen PNP-Eingang anschließen?
In der Regel nein, jedenfalls nicht ohne weiteres. Die SPS-Eingangskarte ist meist entweder für PNP oder NPN ausgelegt. Ein NPN-Sensor an einem PNP-Eingang würde im Ruhezustand kein Signal liefern, weil der Eingang +24V braucht, der NPN aber nur 0V schalten kann.
Lösung: Es gibt Konverter-Module, die PNP in NPN (oder umgekehrt) umsetzen. Oder Sie wählen bei Neubestellung den passenden Sensortyp.
Was sind "universale" Sensoren (PNP/NPN umschaltbar)?
Einige moderne Sensoren bieten einen universellen Ausgang, der je nach Beschaltung sowohl PNP- als auch NPN-Logik realisieren kann. Das ist praktisch für Anwender mit gemischten Anlagen oder als Ersatzteil mit hoher Flexibilität.
Beeinflusst PNP/NPN die Geschwindigkeit oder Genauigkeit?
Nein. Beide Schaltprinzipien sind elektrisch gleichwertig. Die Schaltgeschwindigkeit hängt vom verwendeten Sensortyp ab, nicht von der PNP/NPN-Konfiguration.
Was passiert, wenn ich Plus und Minus vertausche?
Moderne Industriesensoren haben in der Regel einen Verpolungsschutz – sie werden bei vertauschter Polarität einfach nicht funktionieren, gehen aber nicht kaputt. Trotzdem sollten Sie immer auf die korrekte Aderbelegung achten.
Welche Sensoren bei Telemecanique Sensors sind PNP oder NPN?
Die meisten europäisch konfigurierten Telemecanique-Sensoren sind PNP. Die Variante erkennen Sie an der Bestellnummer. Bei der XS-Serie zum Beispiel:
- P: PNP-Schaltausgang (z.B. XS612B1PAP12)
- N: NPN-Schaltausgang (z.B. XS612B1PAN12)
Auswahlhilfe: PNP oder NPN für Ihre Anwendung?
Folgende Faustregeln helfen Ihnen bei der Entscheidung:
- Standardanwendung in Europa → PNP wählen
- Anlagen mit japanischen Komponenten → Prüfen Sie die SPS-Konfiguration; oft NPN
- Sicherheitsrelevante Anwendung → PNP NC (dunkelschaltend) bevorzugen
- Bestehende Anlage → Gleichen Typ wie vorhandene Sensoren wählen, um Verdrahtungschaos zu vermeiden
- Unklare Anforderungen → PNP wählen, das ist die sichere Wahl in europäischen Anlagen
Sensoren mit PNP- und NPN-Ausgang bei AOI Now
AOI Now bietet als offiziell zertifizierter Distributor für Telemecanique Sensors Sensoren in beiden Schaltlogiken:
- Induktive Sensoren der XS-Serie – PNP und NPN verfügbar, alle gängigen Baugrößen (M8 bis M30)
- Photoelektrische Sensoren – mit PNP, NPN und teilweise universalen Ausgängen
- Schaltverstärker und Konverter-Module für spezielle Anpassungen
