Förderbänder gehören zu den gefährlichsten Arbeitsbereichen in der Industrie. Einzugsstellen, Quetschgefahren und rotierende Teile erfordern ein schnelles und zuverlässiges Notabschaltsystem. Not-Aus-Seilzugschalter bieten genau das: Eine sofortige Notabschaltung des Förderbandes an jeder beliebigen Stelle entlang der gesamten Förderstrecke – einfach durch Ziehen an einem Stahlseil. In diesem Ratgeber von AOI Now erfahren Sie alles über Planung, Montage und die relevanten Sicherheitsnormen.
Warum Seilzugschalter an Förderbändern?
Ein herkömmlicher Not-Halt-Taster schützt nur an einem festen Punkt. Förderbänder sind jedoch oft viele Meter oder sogar hunderte Meter lang. Ein Arbeiter, der eine Gefahrensituation erkennt, muss den Förderer sofort stoppen können – egal wo er sich gerade befindet. Genau hier setzen Seilzugschalter an.
Ein Stahlseil wird entlang der gesamten Förderstrecke gespannt. Zieht eine Person an einer beliebigen Stelle am Seil, löst der Seilzugschalter aus und stoppt den Förderer sofort. Das Seil fungiert als eine Art "verlängerte Not-Aus-Taste" über die gesamte Förderlänge.
Funktionsprinzip der Serie XY2CH

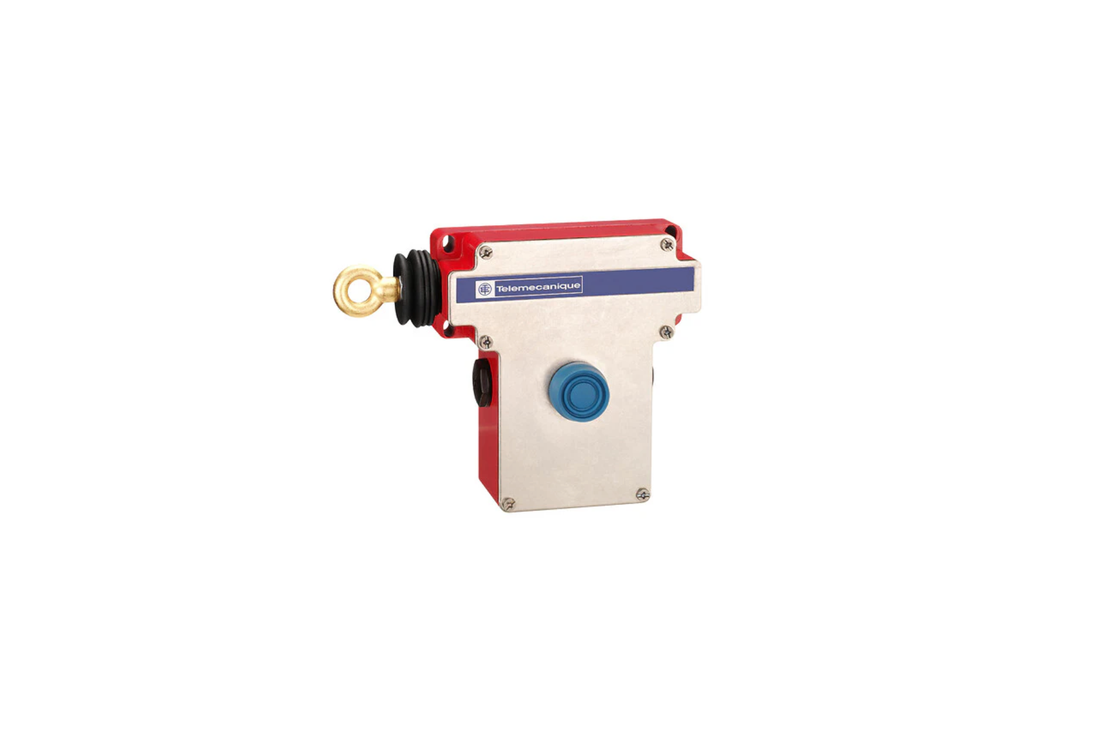

Die Not-Aus-Seilzugschalter der Serie XY2CH von Telemecanique Sensors sind der weltweite Standard für diese Anwendung. So funktionieren sie:
Auslösemechanismen
- Zugauslösung – Wird das Seil gezogen (Auslenkung > 55 mm bei den meisten Modellen), schaltet der Schalter. Die Kontakte öffnen den Sicherheitskreis und stoppen den Antrieb.
- Seilbrucherkennung – Reißt das Seil oder wird die Spannung zu gering, erkennt der Schalter dies ebenfalls und löst aus. Das bedeutet: Auch ein defektes Seil führt zur sicheren Abschaltung.
- Manuelle Entriegelung – Nach einer Auslösung muss der Schalter bewusst manuell zurückgesetzt werden (Quittierung). Ein versehentliches Wiederanlaufen wird verhindert.
Technische Daten XY2CH
- Gehäuse: Zamak-Zinklegierung, robust und korrosionsbeständig
- Schutzart: IP66 – geeignet für raue Industrieumgebungen
- Kontakte: 1 Öffner (NC) + 1 Schließer (NO)
- Betriebsspannung: Bis 240V AC / 250V DC
- Schaltstrom: 3A (AC) / 270mA (DC)
- Betriebstemperatur: −25°C bis +70°C
- Maximale Seillänge: Bis zu 200 m (je nach Modell und Seilspannung)
Relevante Normen und Vorschriften
EN 620 – Sicherheit von Gurtförderern
Diese europäische Norm legt die Sicherheitsanforderungen für Gurtförderanlagen fest. Sie fordert unter anderem, dass an Förderbändern mit Einzugsgefahr eine Not-Halt-Einrichtung über die gesamte zugängliche Förderlänge vorhanden sein muss. Seilzugschalter erfüllen diese Anforderung.
ISO 13850 – Not-Halt-Funktion
Die Grundlagennorm für Not-Halt-Einrichtungen definiert die allgemeinen Gestaltungsleitsätze. Wesentliche Anforderungen:
- Die Not-Halt-Funktion muss jederzeit verfügbar und voll funktionsfähig sein
- Die Betätigung darf keine zusätzliche Gefährdung erzeugen
- Nach dem Auslösen muss der Not-Halt-Zustand bis zur manuellen Quittierung erhalten bleiben
- Das Rücksetzen darf keinen automatischen Wiederanlauf auslösen
ISO 13849 – Performance Level
Für die Bewertung der Sicherheitsintegrität des Not-Halt-Kreises wird ISO 13849 herangezogen. Die XY2CH-Seilzugschalter von Telemecanique Sensors ermöglichen in Verbindung mit einer geeigneten Sicherheitssteuerung Anwendungen bis Performance Level e (höchstes Sicherheitsniveau).
Maschinenrichtlinie 2006/42/EG
Die europäische Maschinenrichtlinie fordert für alle Maschinen mit Gefährdungspotenzial eine Not-Halt-Funktion. Für Förderbänder bedeutet dies: Seilzugschalter sind in den meisten Fällen gesetzlich vorgeschrieben.
Planung: So dimensionieren Sie richtig
1. Anzahl und Position der Seilzugschalter
Die Anzahl der benötigten Schalter hängt von der Förderlänge ab:
- Bis 50 m: 1 Seilzugschalter an einem Ende, Seilumlenkung am anderen Ende
- 50 – 100 m: 1 Seilzugschalter an jedem Ende (2 Schalter total)
- Über 100 m: Mehrere Schalter in Abständen von maximal 75-100 m
Die Schalter werden typischerweise auf der Bedienseite des Förderbandes montiert – dort, wo sich die Arbeiter aufhalten. Bei beidseitig zugänglichen Förderbändern müssen beide Seiten mit Seilzugschaltern ausgestattet werden.
2. Seilspannung und Seiltyp
- Seilmaterial: Edelstahlseil mit Kunststoffummantelung (Durchmesser typisch 4-5 mm)
- Seilspannung: Die korrekte Vorspannung ist entscheidend. Zu wenig Spannung → der Schalter löst bei kleiner Berührung aus. Zu viel Spannung → höhere Zugkraft nötig, was die Reaktionszeit verzögert.
- Empfehlung: Folgen Sie den Herstellerangaben im Datenblatt. Typisch wird das Seil mit einer Zugfeder am gegenüberliegenden Ende gespannt.
3. Seilumlenkungen und Befestigungen
Das Seil muss entlang der Förderstrecke geführt werden. An Kurven und Richtungswechseln werden Seilumlenkrollen eingesetzt. Die maximale Seillänge pro Schalter hängt von der Anzahl der Umlenkungen ab – je mehr Umlenkungen, desto mehr Reibung und desto kürzer die maximale Seillänge.
- Gerade Strecke: Maximale Seillänge bis 200 m
- Mit 2-3 Umlenkungen: Maximale Seillänge auf ca. 100-150 m reduziert
- Mehr als 4 Umlenkungen: Zusätzliche Seilzugschalter einplanen
Montage: Schritt für Schritt
Schritt 1: Schalter montieren
- Befestigen Sie den XY2CH-Seilzugschalter an einem stabilen Tragwerk (Stahlkonstruktion des Förderers) mit den vorgesehenen Befestigungsbohrungen.
- Montagehöhe: Das Seil sollte auf einer Höhe von 0,9 bis 1,1 m über dem Boden verlaufen – leicht erreichbar für Arbeiter.
- Der Schalter muss so montiert werden, dass die Seileinführung waagerecht verläuft.
Schritt 2: Seil spannen
- Führen Sie das Stahlseil durch die Seilführungsösen des Schalters.
- Spannen Sie das Seil entlang der Förderstrecke und befestigen Sie es am gegenüberliegenden Ende mit einer Spannvorrichtung (Zugfeder oder Spannschloss).
- Die Seilspannung muss so eingestellt werden, dass der Durchhang des Seils maximal 50 mm auf 10 m Länge beträgt.
Schritt 3: Elektrisch anschließen
- Schließen Sie den NC-Kontakt (Öffner) in den Sicherheitskreis der Fördersteuerung ein – in Reihe mit anderen Sicherheitsgeräten (z.B. Sicherheitsschalter an Schutzabdeckungen).
- Der NO-Kontakt (Schließer) kann zur Signalisierung genutzt werden (z.B. Meldeleuchte "Not-Halt ausgelöst").
- Sichern Sie die Kabeleinführung mit der Kabelverschraubung für die IP66-Schutzart.
Schritt 4: Funktionsprüfung
- Zugtest: Ziehen Sie das Seil an verschiedenen Stellen entlang der Förderstrecke. Der Schalter muss an jeder Stelle zuverlässig auslösen.
- Seilbruchtest: Lösen Sie das Seil von der Spannvorrichtung. Der Schalter muss auch bei fehlendem Seil auslösen.
- Quittierungstest: Nach dem Auslösen muss der Schalter manuell zurückgesetzt werden. Prüfen Sie, dass der Förderer erst nach Quittierung wieder starten kann.
- Steuerungstest: Starten Sie den Förderer und lösen Sie den Not-Halt im Betrieb aus. Der Förderer muss sofort stoppen.
Häufige Planungsfehler
Fehler 1: Seil zu hoch montiert
Ein Seil auf 1,5 m Höhe ist für kleinere Personen schwer erreichbar. Die optimale Höhe liegt zwischen 0,9 und 1,1 m über dem Boden.
Fehler 2: Nur eine Seite ausgestattet
Wenn das Förderband von beiden Seiten zugänglich ist, müssen beide Seiten mit Seilzugschaltern ausgestattet werden. Ein Arbeiter auf der gegenüberliegenden Seite kann ein Seil auf der anderen Seite nicht erreichen.
Fehler 3: Seilspannung nicht regelmäßig geprüft
Stahlseile dehnen sich im Laufe der Zeit. Eine nachlassende Seilspannung kann zu Fehlauslösungen oder – schlimmer – zu einer erhöhten Auslösekraft führen. Planen Sie regelmäßige Seilspannungsprüfungen in Ihren Wartungsplan ein.
Fehler 4: Schalter in der Kollisionszone montiert
Der Seilzugschalter darf nicht dort montiert werden, wo Fördergut herabfallen und den Schalter beschädigen könnte. Montieren Sie den Schalter geschützt unterhalb des Fördertrums oder hinter einer Schutzvorrichtung.
Wartung und Inspektion
Seilzugschalter sind sicherheitsrelevante Komponenten und müssen regelmäßig geprüft werden:
- Wöchentlich: Sichtprüfung des Seils auf Beschädigungen, Korrosion und ausreichende Spannung
- Monatlich: Funktionsprüfung durch Betätigung an verschiedenen Stellen entlang des Seils
- Halbjährlich: Prüfung der Seilbefestigungen, Umlenkrollen und Spannvorrichtungen. Austausch verschlissener Komponenten.
- Jährlich: Umfassende Inspektion im Rahmen der Anlagenwartung. Prüfung der elektrischen Anschlüsse und der Sicherheitssteuerung.
Dokumentieren Sie jede Prüfung und jeden Austausch. Die Wartungsdokumentation ist Teil Ihrer Pflichten gemäß Betriebssicherheitsverordnung.
Welches XY2CH-Modell für Ihre Anwendung?
| Anwendung | Empfohlenes Modell | Seillänge |
|---|---|---|
| Kurze Förderbänder (< 50 m) | XY2CH13250 | Bis 50 m |
| Mittlere Förderstrecken (50-100 m) | XY2CH13270 | Bis 100 m |
| Lange Förderstrecken (> 100 m) | Mehrere XY2CH in Serie | Je 100 m pro Schalter |
| Außenanlagen / raue Umgebung | XY2CH mit Edelstahlseil | Nach Bedarf |
| Lebensmittelindustrie | XY2CH mit Edelstahl-Zubehör | Nach Bedarf |
Not-Aus Seilzugschalter bei AOI Now
AOI Now ist offiziell zertifizierter Distributor für Telemecanique Sensors und bietet die komplette XY2CH-Serie sowie passendes Zubehör:
- Seilzugschalter in verschiedenen Ausführungen
- Edelstahl-Zugseile in verschiedenen Längen
- Seilumlenkrollen und Spannvorrichtungen
- Anschlusskabel und Steckverbinder
→ Alle Not-Aus Seilzugschalter bei AOI Now ansehen
Sie planen eine Förderanlage und benötigen Unterstützung bei der Auslegung der Seilzug-Notabschaltung? Unser Team berechnet gerne die benötigte Anzahl an Schaltern, Seillängen und Zubehör für Ihre Anlage. Jetzt anfragen.
