EL3692 | EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Widerstand, 100 mΩ…10 MΩ, 24 Bit

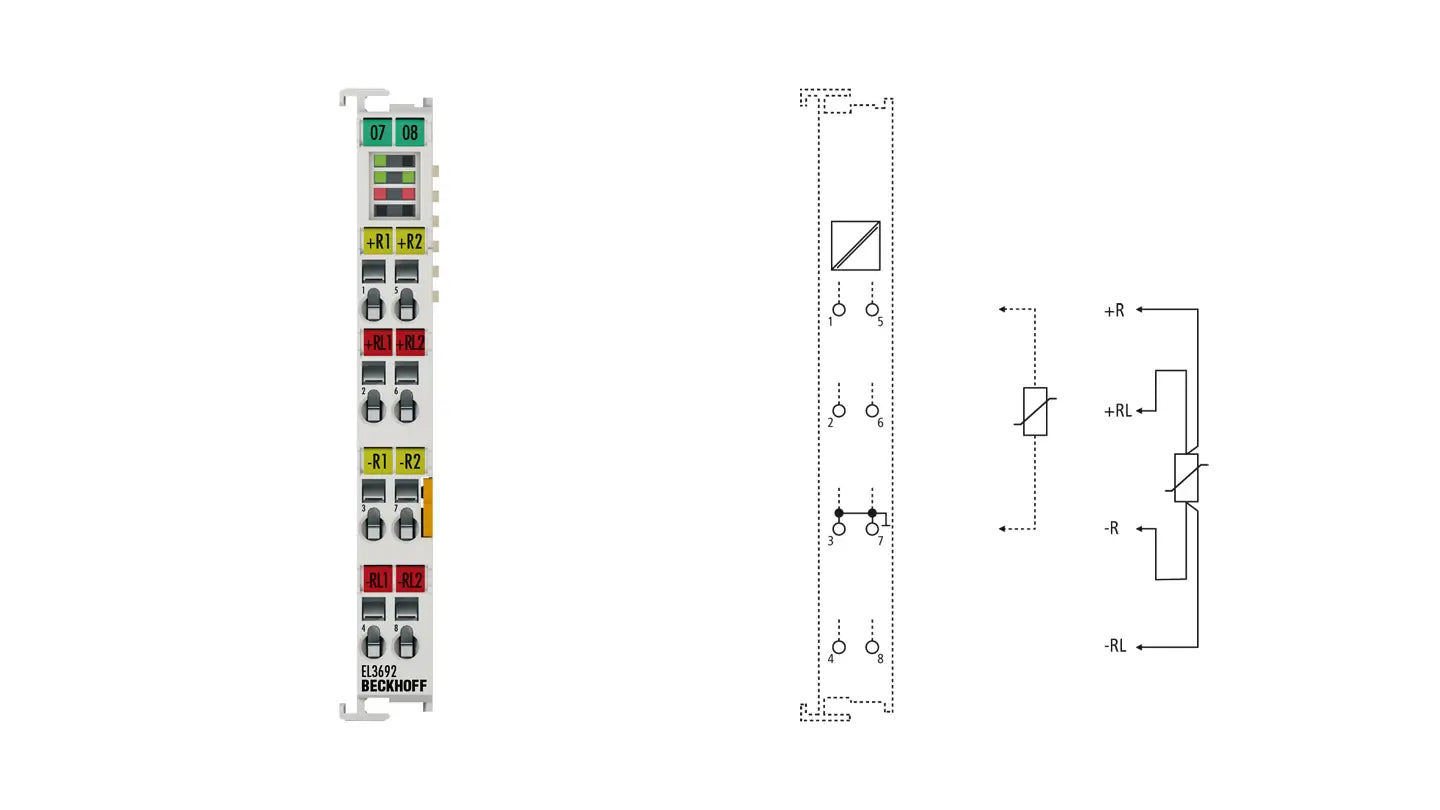

Die analoge Eingangsklemme EL3692 erlaubt die direkte Widerstandsmessung in neun Messbereichen von 0…100 mΩ bis 0…10 MΩ. Die Schaltung der EtherCAT-Klemme kann die Messung in 2- und 4-Leitertechnik betreiben. Die EL3692 verfügt über eine Messbereichsumschaltung, die automatisch oder durch die Steuerung erfolgen kann. Durch die galvanische Trennung, kann im einkanaligen Betrieb auch ein spannungsführendes Objekt gemessen werden. Die EtherCAT-Klemme zeigt ihren Zustand durch Leuchtdioden an. Störungen (z. B. Drahtbruch) signalisieren Error-LEDs.
Diese Klemme ist auch als Variante mit individuellem Kalibrierzertifikat verfügbar. (Siehe ähnliche Produkte)
| Technische Daten | EL3692 |
|---|---|
| Anzahl Eingänge | 2 |
| Spannungsversorgung | über den E-Bus |
| Distributed Clocks | – |
| Speisespannung Potentiometer | – |
| Innenwiderstand | > 100 MΩ |
| Grenzfrequenz Eingangsfilter | 100 Hz |
| Drahtbrucherkennung | ja |
| Wandlungszeit | 10…400 ms typ., abhängig von Messbereich und Einstellungen |
| Messbereich | 100 mΩ, 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ, 10 MΩ |
| Messbereichsumschaltung | automatisch oder durch die Steuerung |
| Auflösung | 24 Bit |
| Messfehler/Unsicherheit | < ±0,5 % (bezogen auf den jeweiligen Messbereichsendwert bei 4-Leiteranschluss) |
| Potenzialtrennung | 1500 V (E-Bus/Feldspannung) |
| Stromaufnahme E-Bus | 220 mA typ. |
| Stromaufnahme Powerkontakte | – |
| Konfiguration | über die Steuerung |
| Besondere Eigenschaften | automatische Bereichsumschaltung, Puls- und Dauermessung |
| Gewicht | ca. 55 g |
| Betriebstemperatur | -25…+60 °C |
| Lagertemperatur | -40…+85 °C |
| Relative Feuchte | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage | IP20/beliebig |
| Zulassungen/Kennzeichnungen | CE, CCC, UL, ATEX, IECEx |
| Ex-Kennzeichnung | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
