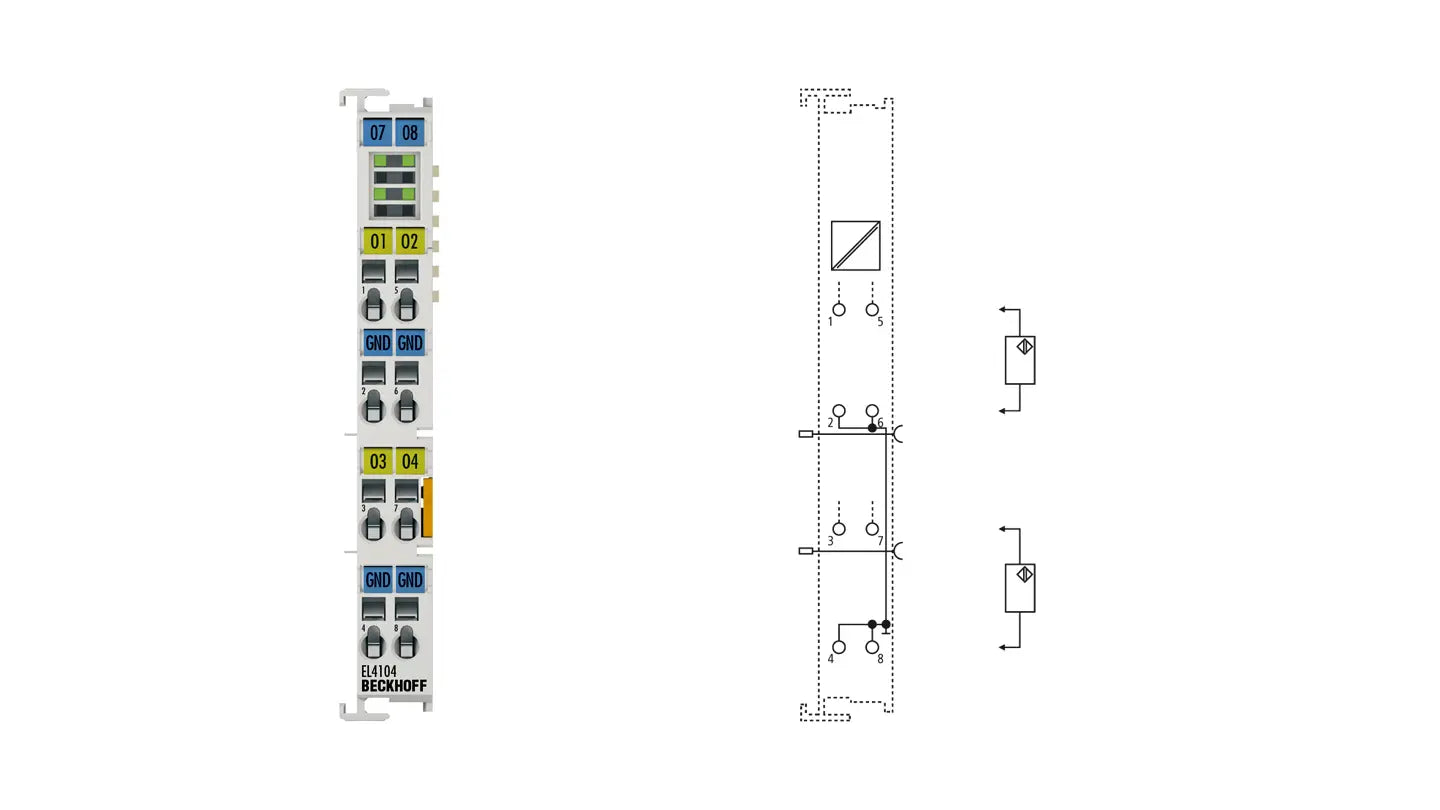

EL4104 | EtherCAT-Klemme, 4-Kanal-Analog-Ausgang, Spannung, 0…10 V, 16 Bit

Die analoge Ausgangsklemme EL4104 erzeugt Signale im Bereich von 0 bis 10 V. Die Spannung wird mit einer Auflösung von 16 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle der EtherCAT-Klemme besitzen ein gemeinsames Massepotenzial. Die EL4104 hat vier Kanäle. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.

Technische Daten EL4104
Anzahl Ausgänge 4
Spannungsversorgung über den E-Bus
Signalspannung 0…10 V
Distributed Clocks ja
Genauigkeit Distributed Clocks << 1 µs
Bürde > 5 kΩ (kurzschlussfest)
Auflösung 16 Bit (inkl. Vorzeichen)
Ausgabefehler < 0,1 % (bezogen auf den Endwert)
Potenzialtrennung 500 V (E-Bus/Signalspannung)
Ausgaberate max. 4 kSps
Stromaufnahme Powerkontakte
Stromaufnahme E-Bus 190 mA typ.
Breite im Prozessabbild 4 x 16-Bit-AO-Output
Besondere Eigenschaften Watchdog parametrierbar und Anwenderabgleich aktivierbar
Gewicht ca. 65 g
Betriebstemperatur -25…+60 °C
Lagertemperatur -40…+85 °C
EMV-Festigkeit/-Aussendung gemäß EN 61000-6-2/EN 61000-6-4
Relative Feuchte 95 % ohne Betauung
Schwingungs-/Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27
Schutzart/Einbaulage IP20/beliebig
Steckbare Verdrahtung bei allen ESxxxx-Klemmen
Zulassungen/Kennzeichnungen CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc
