Schneider Electric - ABLS1A24100

Schneider Electric - ABLS1A24100

ABLS1A24100

€118,27 EUR
€118,27 EUR
Sale Ausverkauft
Versand wird beim Checkout berechnet

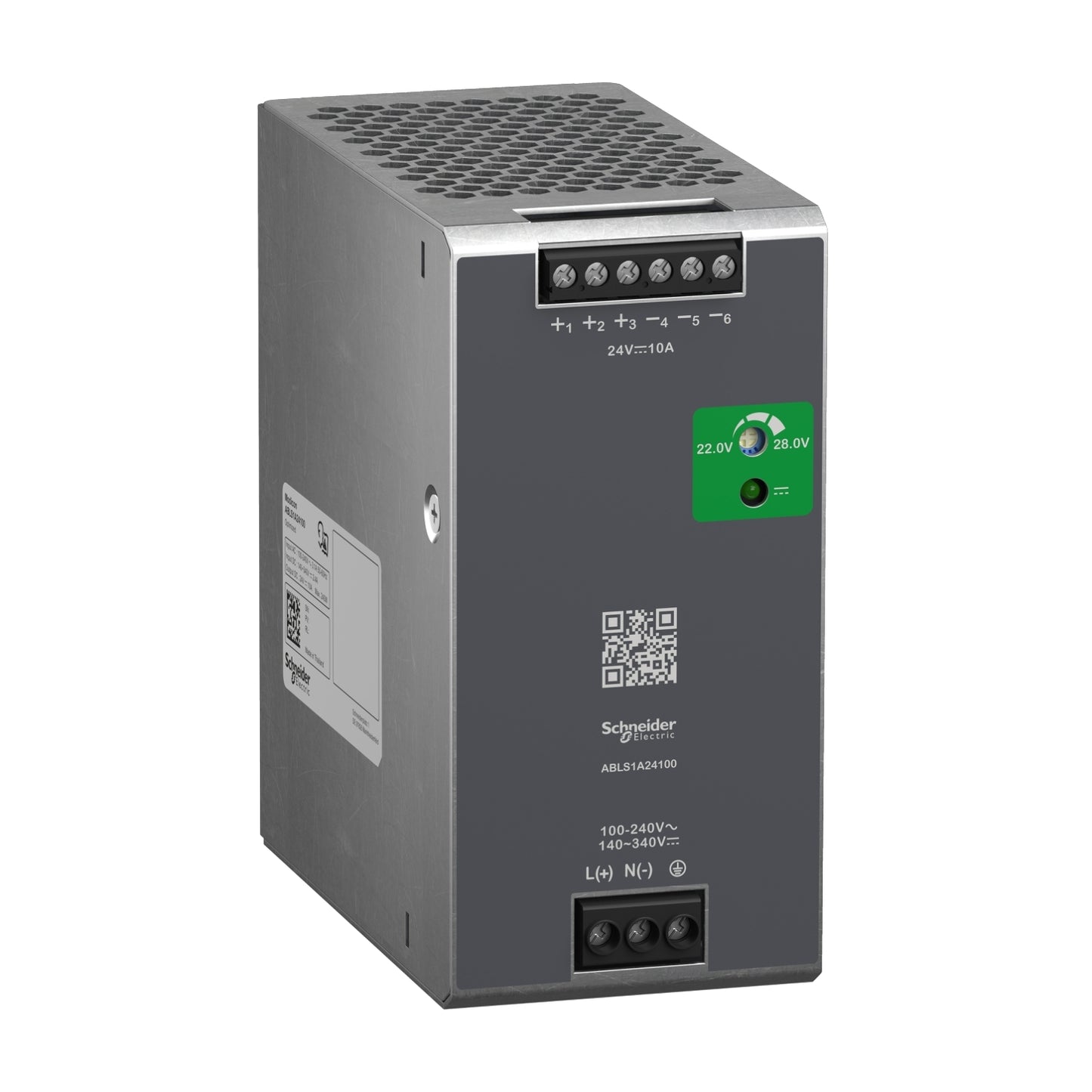

Spannungsversorgung, Modicon ABLS, Optimum, getaktet, 1-phasig, 100-240V AC, 24V DC, 10A, 240W



Die getakteten Spannungsversorgungen der Baureihe Modicon ABLS Optimum eignen sich ideal für die meisten Anwendungen in der Industrie sowie in Gewerbe- und Wohngebäuden. Die Produktfamilie ABLS besticht durch seine kompakte Bauweise und umfasst dabei Netzteile mit Ausgangsspannungen von 12V DC, 24V DC oder 48V DC. Diese 1-phasige Spannungsversorgung mit einer Nennleistung von 240W verfügt über eine Eingangsspannung von 100-240V AC und eine Ausgangsspannung von 24V DC/10A. Dier Eingang befindet sich dabei unten am Gerät und die Ausgänge oben. Die Montage des dunkelgrauen Kunststoffgehäuses erfolgt per Aufrastung auf einer Hutschiene. Durch einen QR-Code auf dem Gerät ist der Zugang zu weiteren Dokuementationen möglich. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.



Hauptmerkmale
Baureihe Modicon-Netzteil
Produkt- oder Komponententyp Netzteil
Typ der Stromversorgung Geregelter Schaltbetrieb
Varianten-Option Optimized
Gehäusematerial Aluminium
Nominale Eingangsspannung 100 - 240 V AC 1-phasige Versorgung
100 - 240 V AC Phase zu Phase
140...340 V Gleichstrom
Bemessungsleistung in W 240 W
Ausgangsspannung 24 V DC
Stromversorgungs-Ausgangsstrom 10 A
Zusatzmerkmale
Eingangsspannungsgrenzen 85 - 264 V AC without temperature derating
120...375 V DC without temperature derating
Nominale Netzfrequenz 50…60 Hz
Kompatibilität mit Netzsystemen TN
TT
IT
Max. Leckstrom 1 mA 240 V AC
Eingangsschutztyp Integrierte Sicherung (nicht austauschbar) 6,3 A
Externer Schutz (empfohlen) 20 A Kurve B
Externer Schutz (empfohlen) 20 A Kurve C
Externer Schutz (empfohlen) 6 A Kurve B
Externer Schutz (empfohlen) 6 A Kurve C
Einschaltstrom 30,0 A bei 115 V
60,0 A bei 230 V
Leistungsfaktor 0,95 bei 115 V AC
0,95 bei 230 V AC
Wirkungsgrad 85 % bei 115 V AC
88 % bei 230 V AC
Einstellung der Ausgangsspannung 22...28 V
Verlustleistung in W 36 W
Stromaufnahme < 2.8 A 115 V AC
< 1.4 A 230 V AC
< 2.4 A 140 V DC
Einschaltzeit < 1 s
Haltezeit > 20 ms 115 V AC
> 20 ms 230 V AC
Anlauf mit kapazitiven Lasten 8000 µF
Restwelligkeit < 120 mV
[MTBF] Zeit bis zum Ausfall 700000 h bei 25 °C, Volllast entspricht SR 332
Ausgangsschutztyp Gegen Überlast und Kurzschluss, protection technology: automatische Rückstellung
Gegen Überhitzung, protection technology: manuelle Rückstellung
Gegen Überspannung, protection technology: manuelle Rückstellung
Anschlüsse - Klemmen Schraubverbindung: 0,5 - 4 mm², (AWG 20 - AWG 12) ohne Aderendhülse für Ausgang
Schraubverbindung: 0,5 - 2,5 mm², (AWG 20 - AWG 14) mit Aderendhülse für Ausgang
Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) ohne Aderendhülse für Eingang
Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) mit Aderendhülse für Eingang
Netz- und Lastregelung < 0.5 % bei 0 to 100 % load bei 25 °C
< 1 % bei full voltage range in line bei 25 °C
LED-Statusanzeige 1 LED (grün) Ausgangsspannung
Tiefe 117,6 mm
Höhe 123,6 mm
Breite 60 mm
Produktgewicht 0,8 kg
Ausgangskopplung Parallel
Seriell
Montagehalterung Top Hat Typ TH35-15 Schiene entspricht IEC 60715
Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715
Doppelprofil-DIN Schiene
Versorgung SELV entspricht IEC 60950-1
SELV entspricht IEC 60204-1
SELV entspricht IEC 60364-4-41
Durchschlagfestigkeit 3000 V AC mit Eingang zum Ausgang
Lebensdauer 10 Jahr(e)
Überspannungskategorie II
Montage
Normen IEC 62368-1
EN/IEC 61204-3
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3
IEC 61000-6-4
IEC 61000-3-2
EN 61000-3-3
UL 62368-1
CSA C22.2 Nr. 62368-1
UL 508
CSA C22.2 Nr. 107.1
EN/IEC 62368-1
Produktzertifizierungen CE
CUL-gelistet
CUL-anerkannt
RCM
CB-Regelung
EAC
KC
Betriebshöhe < 5.000 m
Stoßfestigkeit 150 m/s² für 11 ms
Schutzart (IP) IP20
Umgebungstemperatur bei Betrieb -20…40 °C ohne Leistungsminderung Montageposition A 115 V AC 2.000 m
-20…50 °C ohne Leistungsminderung Montageposition A 230 V AC 2.000 m
40…70 °C with current derating of 1.67 % per °C Montageposition A 115 V AC 2.000 m
50…70 °C with current derating of 2.5 % per °C Montageposition A 230 V AC 2.000 m
Schutzklasse für Stromschläge Klasse I
Verschmutzungsgrad 2
Vibrationsfestigkeit 3 mm (f= 2…9 Hz) entspricht IEC 60068-2-6
10 m/s² (f= 9…200 Hz) entspricht IEC 60068-2-6
Elektromagnetische Störfestigkeit Störfestigkeit gegen elektrostatische Entladung - Teststufe: 8 kV (Kontaktentladung) entspricht IEC 61000-4-2
Störfestigkeit gegen elektrostatische Entladung - Teststufe: 15 kV (Luftaustritt) entspricht IEC 61000-4-2
Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 15 V/m (80 MHz - 2 GHz) entspricht IEC 61000-4-3
Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 5 V/m (2 - 2,7 GHz) entspricht IEC 61000-4-3
Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 5 V/m (2,7 - 6 GHz) entspricht IEC 61000-4-3
Störfestigkeit gegen schnelle Transienten - Teststufe: 4 kV (an Eingang-Ausgang) entspricht IEC 61000-4-4
Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV (zwischen Netzanschluss und Erde) entspricht IEC 61000-4-5
Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 3 kV (zwischen Phasen) entspricht IEC 61000-4-5
Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 15 V (0,15 - 80 MHz) entspricht IEC 61000-4-6
Störfestigkeit gegen Magnetfelder - Teststufe: 30 A/m (50 - 60 Hz) entspricht IEC 61000-4-8
Störfestigkeit gegen Spannungseinbrüche entspricht IEC 61000-4-11
Störfeldemission entspricht EN 55016-2-3
Grenzwerte für Oberschwingungs-Stromemissionen entspricht IEC 61000-3-2
entspricht EN 55016-1-2
entspricht EN 55016-2-1
Elektromagnetische Aussendung Leitungsgebundene Emissionen entspricht IEC 61000-6-3
Strahlungsemissionen entspricht IEC 61000-6-4
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Höhe 7,000 cm
VPE 1 Breite 17,500 cm
VPE 1 Länge 18,500 cm
VPE 1 Gewicht 990,000 g
VPE 2 Art S03
VPE 2 Menge 9
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
VPE 2 Gewicht 9,495 kg
VPE 3 Art P12
VPE 3 Menge 216
VPE 3 Höhe 105,000 cm
VPE 3 Breite 80,000 cm
VPE 3 Länge 120,000 cm
VPE 3 Gewicht 241,000 kg
Vertragliche Gewährleistung
Gewährleistung 18 Monate
