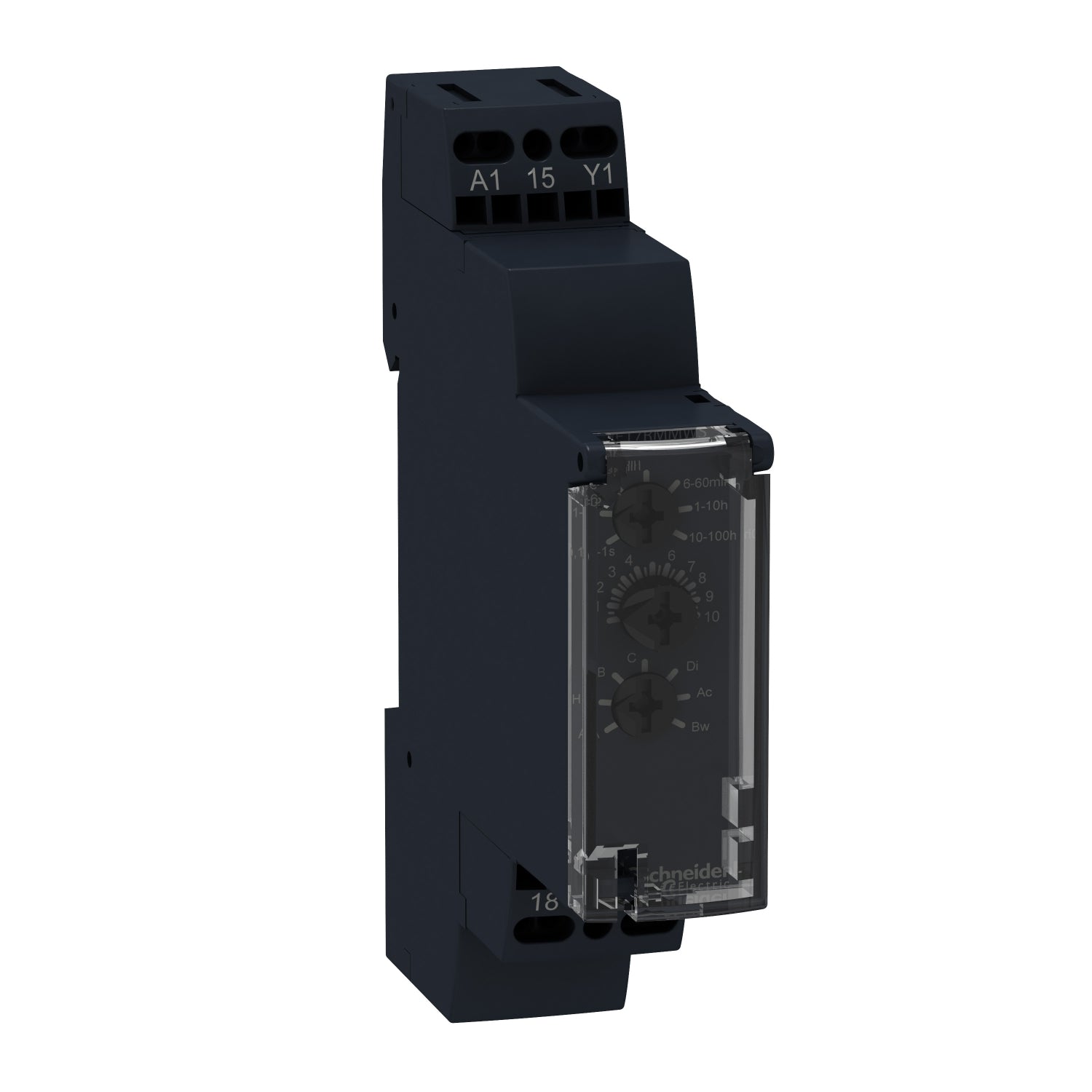

Schneider Electric - RE17RMMW
Schneider Electric - RE17RMMW
SKU:RE17RMMW
Normaler Preis
€41,39 EUR
Normaler Preis
Verkaufspreis
€41,39 EUR
Stückpreis
/
pro
Versand wird beim Checkout berechnet
Verfügbarkeit für Abholungen konnte nicht geladen werden
Modular timing relay, 8 A, 1 CO, 1 s..100 h, time delay, 12...240 V AC/DC
Harmony Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen. Es verfügt über 10 Zeitfunktionen. Der Zeitbereich beträgt 0,1 s - 100 h. Am Ausgang schaltet ein Relaiswechsler, der bis 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Eine LED zeigt den Status an. Die Baubreite beträgt 17,5 mm, die Montage erfolgt auf der Hutschiene und der Leitungsanschluss über Schraubklemmen. Die Versorgungsspannung beträgt 12-240 VAC/DC.
| Baureihe | Harmony Zeitrelais |
|---|---|
| Diskreter Ausgangstyp | Relais |
| Produkt- oder Komponententyp | Modulares Zeitrelais |
| Breite | 17,5 mm |
| Kurzbezeichnung des Geräts | RE17R |
| Zeitverzögerungsfunktion | Einschaltverzögerung Einschaltverzögerung und Ausschaltverzögerung Intervall Zeitverzögerung bei fallender Flanke (OFF delay) Symmetrisches Blinken |
| Zeitverzögerungsbereich | 1 - 10 h 0,1 - 1 s 6 - 60 s 10 - 100 h 6 - 60 min 1 - 10 s 1 - 10 min |
| Nennausgangsstrom | 8 A |
| Art und Zusammensetzung der Kontakte | 1 Wechslerkontakt |
|---|---|
| Kontaktmaterial | Cadmiumfrei |
| Höhe | 90 mm |
| Tiefe | 72 mm |
| Betätigungsart | Wahlschalter Frontplatte |
| [UH,nom] Bemessungsbetriebsspannung | 12 - 240 V AC/DC 50/60 Hz |
| Spannungsbereich | 0,85 - 1,1 Us |
| Versorgungsfrequenz | 50 - 60 Hz +/-5 % |
| Auslösung der Eingangsspannung | 5 V |
| Anschlüsse - Klemmen | Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende |
| [M] Anzugsdrehmoment | 0,6…1 Nm entspricht IEC 60947-1 |
| Gehäusematerial | Selbstlöschend |
| Wiederholgenauigkeit | +/- 0,5 % entspricht IEC 61812-1 |
| Temperaturabweichung | +/- 0,05 %/°C |
| Spannungsdrift | +/-0,2 %/V |
| Einstellgenauigkeit der Zeitverzögerung | +/- 10 % des Skalenendwertes bei 25°C entspricht IEC 61812-1 |
| Time delay type | Einschaltverzögerung - A- Power on-delay relay Einschaltverzögerung und Ausschaltverzögerung - Ac- On-delay and off-delay relay w/ control signal Einschaltverzögerung - At- Power on-delay relay w/ pause/summation (Y1) Intervall - B- Single interval relay w/ control signal Intervall - Bw- Double interval relay w/ control signal Zeitverzögerung bei fallender Flanke (OFF delay) - C- Off-delay relay w/ control signal Symmetrisches Blinken - D- Symmetrical flashing relay (starting pulse-off) Symmetrisches Blinken - Di- Symmetrical flashing relay (starting pulse-on) Intervall - H- Interval relay Intervall - Ht- Interval relay w/ pause/summation (Y1) |
| Breite des Steuersignalimpulses | 100 ms mit Last parallel geschaltet typisch 30 ms typisch |
| Isolationswiderstand | 100 MOhm bei 500 V DC entspricht IEC 60664-1 |
| Rückstellzeit | 120 ms bei Aberregung typisch |
| Lastfaktor | 100 % |
| Leistungsaufnahme in VA | 0…3 VA bei 240 V AC |
| Leistungsaufnahme in W | 1,5 W bei 240 V DC |
| Min. Schaltstrom | 10 mA bei 5 V DC |
| Maximaler Schaltstrom | 8 A AC/DC |
| Maximale Schaltspannung | 250 V AC |
| Ausschaltvermögen | 2000 VA |
| Betriebsfrequenz | 10 Hz |
| Elektrische Lebensdauer | 100000 Zyklen (8 A bei 250 V AC maximal) für ohmsch Belastung |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Spannungsfestigkeit | 2,5 kV 1 mA/1 Minute 50 Hz entspricht IEC 61812-1 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 5 kV während 1,2/50 µs |
| Einschaltverzögerung | 100 ms |
| Beschriftung | CE |
| Kriechstrecke | 4 kV/3 entspricht IEC 60664-1 |
| Daten bezüglich Sicherheit und Zuverlässigkeit | MTTFd = 296,8 Jahre B10d = 270.000 |
| Einbauposition | Jede Position bezogen auf senkrechte Montageplatte |
| Montagehalterung | 35 mm DIN-Schiene entspricht IEC 60715 |
| Lokale Signalisierung | LED-Anzeige für Dauersignal: Relais aktiv, keine Zeitsteuerung läuft LED-Anzeige für Blinkend: Zeitsteuerung läuft 80 % AN und 20 % AUS LED-Anzeige für Pulsierend: Relais abgeschaltet, kein Zeitfunktion aktiv (ausgenommen Di-D, Li-L) 5 % AN und 95 % AUS |
| Funktion verfügbar | A- Power on-delay relay-1 Wechslerkontakt Ac- On-delay and off-delay relay w/ control signal-1 Wechslerkontakt At- Power on-delay relay w/ pause/summation (Y1)-1 Wechslerkontakt B- Single interval relay w/ control signal-1 Wechslerkontakt Bw- Double interval relay w/ control signal-1 Wechslerkontakt C- Off-delay relay w/ control signal-1 Wechslerkontakt D- Symmetrical flashing relay (starting pulse-off)-1 Wechslerkontakt Di- Symmetrical flashing relay (starting pulse-on)-1 Wechslerkontakt H- Interval relay-1 Wechslerkontakt Ht- Interval relay w/ pause/summation (Y1)-1 Wechslerkontakt |
| Produktgewicht | 0,07 kg |
| Steuerungstyp | Ohne Prüftaster |
| Number of functions | 10 |
| Zeitverzögerungstyp | A, Ac, At, B, Bw, C, D, Di, H, Ht |
| Funktionalität | Mehrfachfunktion |
| Kompatibilitätscode | RE17 |
| Störfestigkeit gegen Unterbrechungen | 20 ms |
|---|---|
| Normen | 2006/95/EC IEC 61000-6-3 IEC 61812-1 IEC 61000-6-2 IEC 61000-6-1 2004/108/EC IEC 61000-6-4 |
| Produktzertifizierungen | CSA GL cULus |
| Umgebungstemperatur bei Lagerung | -30…60 °C |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Schutzart (IP) | IP20 (Klemmenleiste) entspricht IEC 60529 IP40 (Gehäuse) entspricht IEC 60529 IP50 (Frontplatte) entspricht IEC 60529 |
| Vibrationsfestigkeit | 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 93 % Betauung nicht zulässig entspricht IEC 60068-2-30 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung: (in Kontakt), Level 3, 6 kV, entspricht IEC 61000-4-2 Störfestigkeitsprüfung bei elektrostatischer Entladung: (in der Luft), Level 3, 8 kV, entspricht IEC 61000-4-2 Suszeptibilität gegen elektromagnetische Felder: (80 MHz - 1 GHz), Level 3, 10 V/m, entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung: (kapazitiver Verbindungsverschluss), Level 3, 1 kV, entspricht IEC 61000-4-4 Elektrische Funkentstörfestigkeitsprüfung: (direkt), Level 3, 2 kV, entspricht IEC 61000-4-4 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Differentialbetrieb), Level 3, 1 kV, entspricht IEC 61000-4-5 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Gleichtakt), Level 3, 2 kV, entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen: (0,15 - 80 MHz), Level 3, 10 V, entspricht IEC 61000-4-6 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (1 Zyklus), 0 %, entspricht IEC 61000-4-11 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (25/30 Zyklen), 70 %, entspricht IEC 61000-4-11 Leitungsgebundene und abgestrahlte Emissionen: , Klasse B, entspricht EN 55022 |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 2,700 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,500 cm |
| VPE 1 Gewicht | 81,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,735 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 640 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 70,000 kg |
| Gewährleistung | 18 Monate |
|---|
