Telemecanique Sensors - XCSE7512

Telemecanique Sensors - XCSE7512

XCSE7512

€460,59 EUR
€460,59 EUR
Sale Ausverkauft
Versand wird beim Checkout berechnet

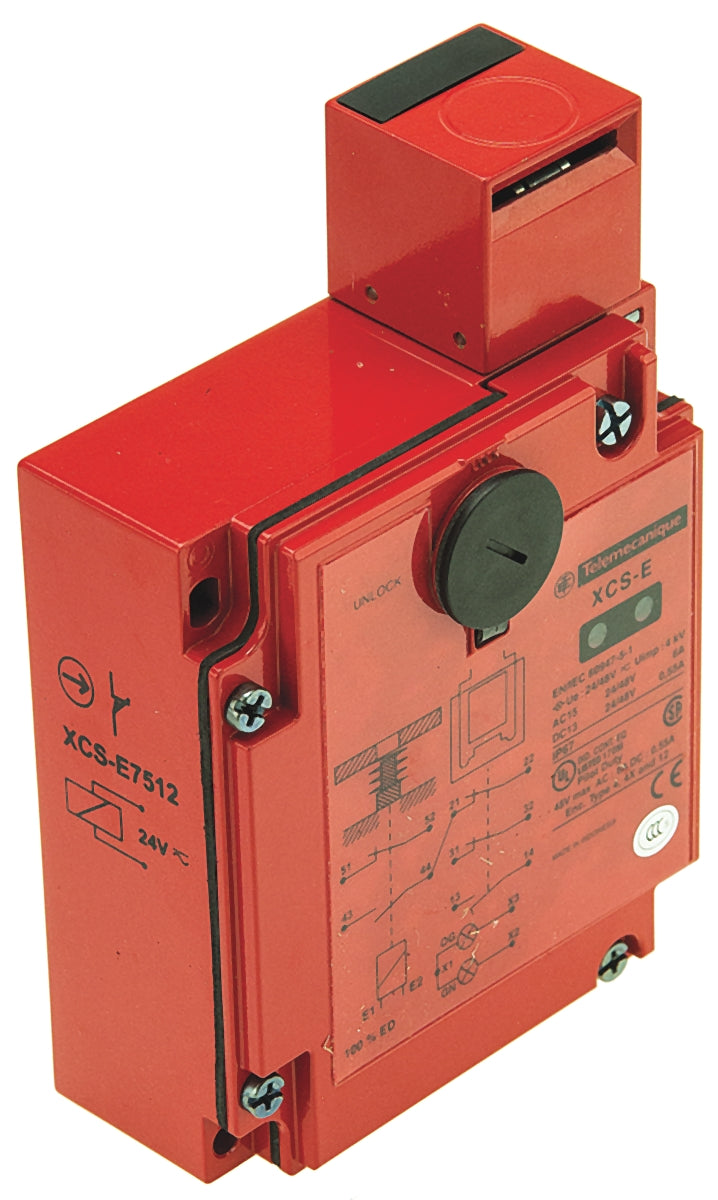

Telemecanique Sensors xcse Magnet-Verriegelungsschalter.


Dies ist die xcse-Serie von Telemecanique Sensors mit Sicherheitsmagnetschalter-Verriegelungsschaltern, die Ihnen die Lösung beim Betrieb von Maschinen bieten und eine Schutzvorrichtung oder Tür geschlossen bleibt. Verriegelungsschalter schützen den Maschinenbediener, indem sie das Gerät stoppen, wenn sich die Tür oder die Schutzvorrichtung öffnet, indem sie das am Schalterkopf befestigte Betätigungselement abziehen. Der xcse-Magnetverriegelungsschalter ist ideal für den Einsatz mit robusten Industriemaschinen mit einer niedrigen Ablaufzeit.

Merkmale der Serie.


Schlüsselbetätigtes Schloss für autorisiertes Außerkraftsetzen der Magnetspule (Schlüssel wird mitgeliefert)
2 Leuchtdioden (orange = Schutzvorrichtung geöffnet, grün = Schutzvorrichtung geschlossen, Schlüssel in Verriegelungsposition)
Robustes, kompaktes Metallgehäuse gemäß IP67
Drehköpfe können in 90 Schritten um 360° gedreht werden
8 Eingänge für Betätigungselemente und 1 Eingang mit Gewinde
Kontaktbelastbarkeit 24 V ac/6 A; 110 V ac/3 A; 230 V ac/2 A; 24 V dc/0, 5 A für 1.000.000 Betätigungen
Mindestbetätigungskraft zur Zwangsöffnung: 20 N
Verbesserte Produktivität aufgrund des dritten Kontakts, der für die Diagnose reserviert ist

Hinweis

Betätigungselemente müssen separat bestellt werden, siehe Zubehörtabelle.

Normen

Entspricht den Normen EN1088, EN60204

Xcse7512 Telemecanique XCS Sicherheitsschalter - Merkmale und Vorteile.


  • Xcse-Sicherheitsschalter.

  • Sicherheitsschalter der Serie XCS.

  • Rechteckige Ausführung.

  • Zamak-Kopf und Gehäusematerial.

  • Schlüsselbetätigter Revolverkopf.

  • Kontakte 2 Öffner + 1 Schließer (Typ).

  • Magnetschalterkontakte 1 Öffner + 1 Schließer (langsame Unterbrechung - Unterbrechung vor dem Schließen).

  • 2 Kabeleinführungen mit Gewindebohrung für M20 x 1,5.

  • Kabelaußendurchmesser: 7-13 mm.

  • 3-polig.

  • Terminal Klemmung.

  • (US) Nennversorgungsspannung 24 V.

  • Verriegelung - Verriegelung durch Magnet.

  • 2 x LED-Schutzgitter (grün oder Orange) offen/Schutzgitter geschlossen und verriegelt.

  • Stromkreisspannung: 24-48 V.

  • Öffnerkontakt mit positiver Öffnung.

  • AC/DC-Versorgungsspannung.

  • Mechanische Lebensdauer: 1000000 Zyklen.

  • Gewicht: 1,14 kg.

Sicherheitsstufe.


  • Kann Kategorie 4 mit dem entsprechenden Überwachungssystem erreichen und ordnungsgemäß gemäß EN/ISO 13849-1 verdrahtet werden, kann PL = e mit dem entsprechenden Überwachungssystem erreichen und ordnungsgemäß gemäß EN/ISO 13849-1 verdrahtet werden, kann SIL 3 mit dem entsprechenden Überwachungssystem erreichen und ordnungsgemäß gemäß EN/IEC 61508 verdrahtet werden.

Zertifizierung.


  • UL, CSA.

Normen.


  • En 1088/ISO 14119, UL 508, EN/ISO 12100, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60204-1.



Eigenschaft
Wert
Spannung zum Verriegeln/Entriegeln Verriegelt bei Spannung
Versorgungsspannung 24V ac/dc
Serie XCS-E
Betätiger inklusive Ja
Bereich Preventa
Betätigertyp Schlüssel
Sicherheitskontakte Schließer/Öffner
Leitungseinführung PG13.5
Gehäusematerial Metall
IP Schutzart IP 67
Breite 44mm
Länge 98mm
Tiefe 146mm
Vollständige Details anzeigen
