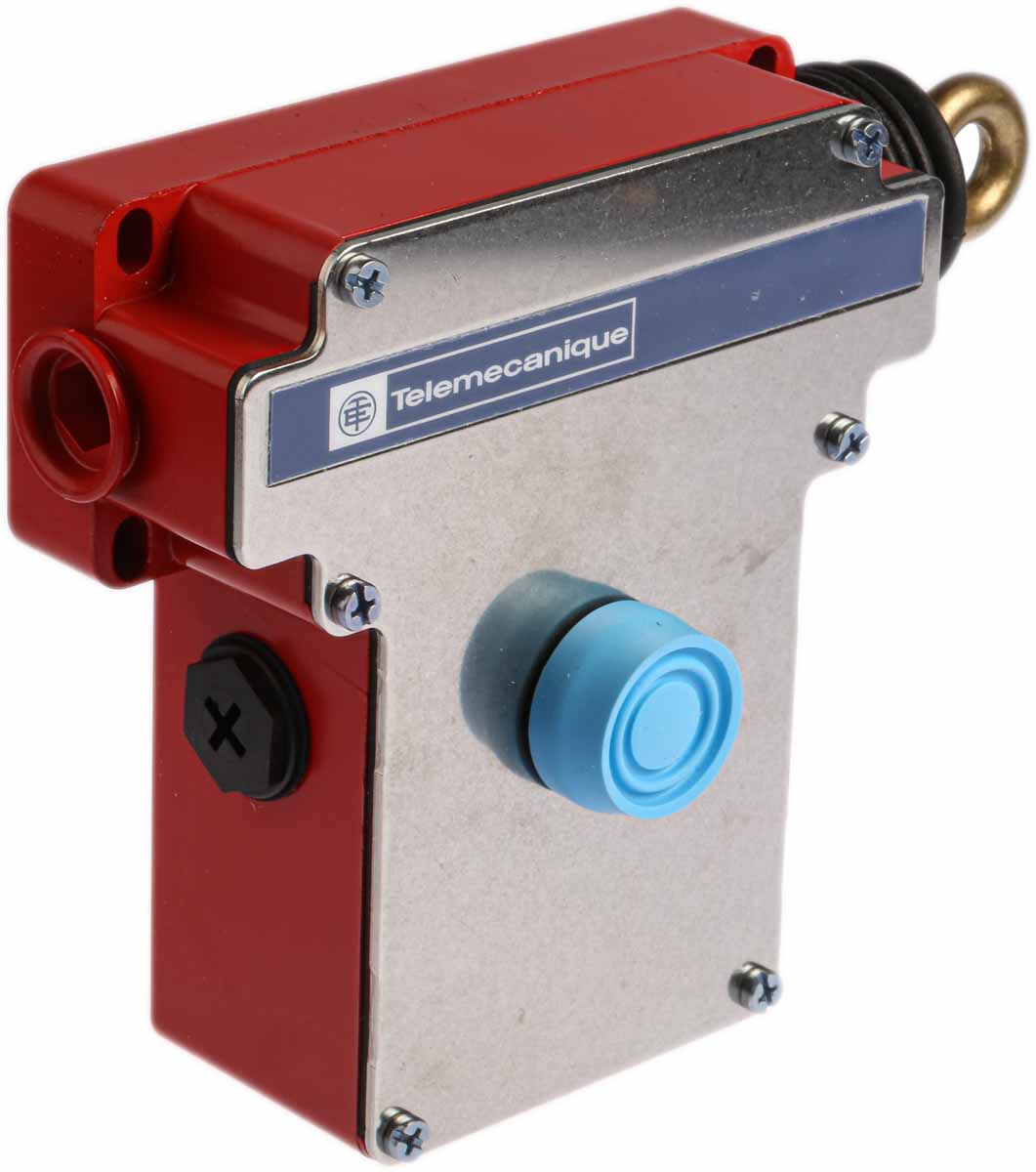

Telemecanique Sensors - XY2CE1A270

Diese Not-Aus-Auslösedrahtschalter wurden entwickelt, um das Verletzungsrisiko für Personen und Schäden an Maschinen oder Produktionserzeugnissen zu verringern. Sie können von einem Menschen mit einer einzigen Bewegung ausgelöst werden, wenn eine normale Not-Aus-Funktion nicht zur Verfügung steht, und lösen auch aus, falls der Auslösedraht reißt.

Die Schalter verfügen über Zwangsöffnungskontakte, wobei das Auslösen des Schalters durch Zwangsbetätigung erfolgt.
Der Schalter rastet in ausgelöster Stellung (Öffner-Sicherheitskontakte offen). Der Schließerkontakt dient lediglich zur Signalisierung.
Einschließlich Rückstelltaste, mit der die Sicherheitskontakte wieder geschlossen werden. Das erneute Anlaufen der Maschine darf nur durch manuelle Betätigung eines Steuergeräts innerhalb des Startstromkreises der Maschine erfolgen, der sich in einiger Entfernung zum Auslösedrahtschalter befindet.
Empfohlener Abstand zwischen Kabelhaltern beträgt 15 m. (Für XY2-CB30 wird ein Abstand von 20 m empfohlen.)
Der XY2 CE1A296 wird mit einer Meldeleuchte (direkte Versorgung) geliefert.

Der Schalter XY2 CB darf nicht verwendet werden, wenn die Anlage eine abgewinkelte Installation des Auslösedrahts erfordert; mit dem XY2 CE ist dies möglich. In diesem Fall darf die Summe der Winkel, um die der Auslösedraht gebogen wird, 180° nicht überschreiten.

EN/ISO 13850:2006
